Bagaimana Kelas Tegangan Menentukan Konstruksi Kabel Daya dari Dalam ke Luar

Klasifikasi tegangan adalah satu-satunya parameter desain yang paling penting untuk a kabel listrik , dan hal ini mendorong keputusan konstruksi di setiap lapisan — konduktor, isolasi, pelindung, dan jaket. Kabel listrik secara garis besar dibagi menjadi tegangan rendah (LV, sampai dengan 1 kV), tegangan menengah (MV, 1 kV sampai 35 kV), dan tegangan tinggi (HV, diatas 35 kV). Setiap peningkatan dalam kelas tegangan memperkenalkan persyaratan konstruksi yang lebih dari sekadar meningkatkan ketebalan dinding isolasi.

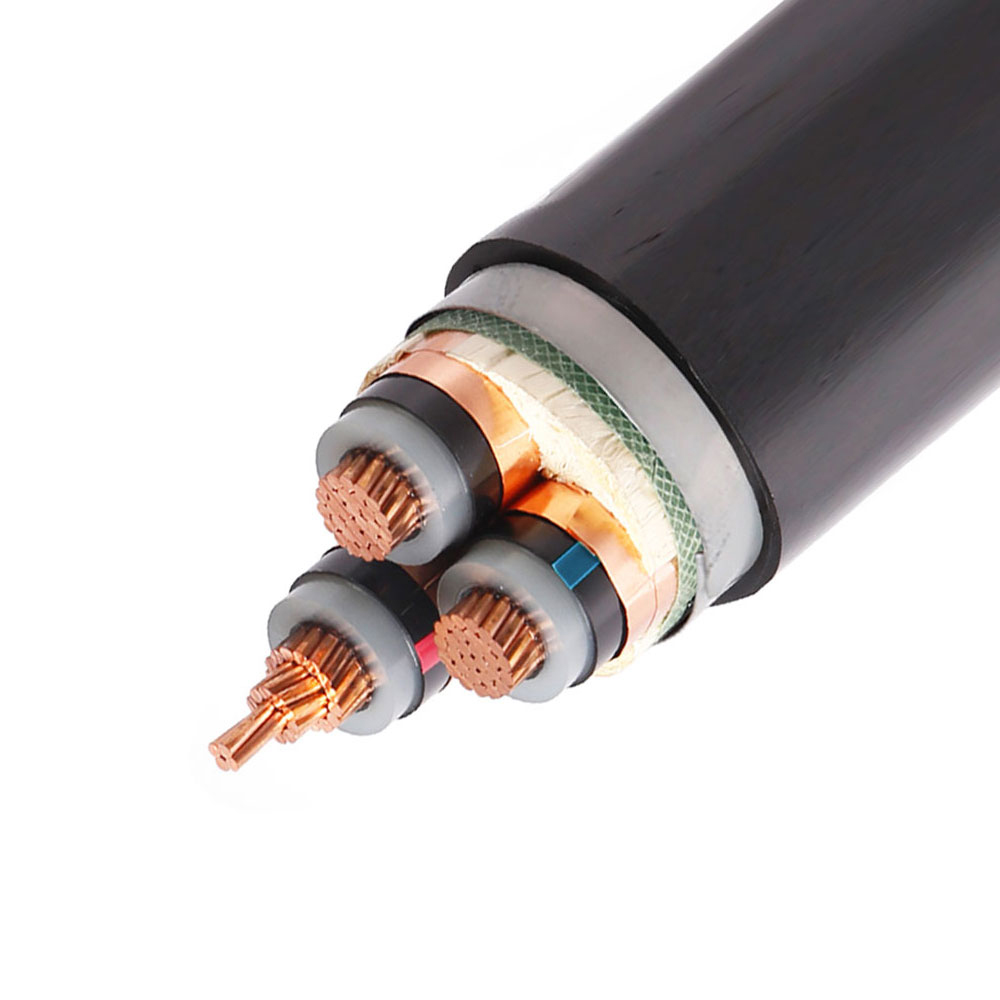

Pada tingkat tegangan rendah, fungsi insulasi utama adalah untuk mencegah kontak dengan konduktor berenergi dan menahan gradien medan listrik sederhana yang ada. Dinding insulasi PVC dan XLPE berukuran 0,7–1,0 mm cukup untuk kabel dengan nilai 0,6/1 kV. Distribusi medan listrik pada tegangan ini relatif seragam, dan tidak diperlukan lapisan pemeringkatan medan. Namun, kabel tegangan menengah beroperasi di bawah intensitas medan listrik di mana konsentrasi medan pada ketidakteraturan permukaan konduktor — tepi untai, oksidasi permukaan, tonjolan mikroskopis — dapat memicu pelepasan sebagian yang mengikis insulasi seiring waktu. Inilah sebabnya mengapa kabel MV memerlukan layar konduktor: lapisan senyawa semikonduktor diterapkan langsung di atas konduktor yang menghaluskan medan listrik dengan menghadirkan permukaan ekuipotensial yang seragam dan kontinyu pada insulasi. Layar insulasi yang sesuai pada permukaan luar insulasi menjalankan fungsi yang sama pada antarmuka pelindung insulasi.

Layar isolasi pada kabel MV harus terikat (non-strippable) atau semi-bonded (strippable) tergantung pada metode terminasi. Layar yang tidak dapat dilepas memerlukan alat pemotong dan teknik yang cermat pada ujung kabel untuk menghindari permukaan insulasi tergores; layar yang dapat dilucuti memungkinkan lapisan semikonduktor terkelupas dengan bersih, namun memperkenalkan antarmuka tertentu yang harus dikelola untuk mencegah masuknya uap air pada batas isolasi layar. Pada tegangan di atas 15 kV, layar logam di atas layar insulasi harus membawa arus pengisian kapasitif penuh dari kabel, yang menjadi signifikan pada kabel yang panjang - sebuah faktor yang menentukan penampang konduktor layar secara independen dari persyaratan arus gangguan apa pun.

Membandingkan Insulasi XLPE dan EPR pada Aplikasi Kabel Listrik Tegangan Menengah

Untuk tegangan menengah kabel listrik s, pilihan antara isolasi polietilen ikatan silang (XLPE) dan karet etilen propilena (EPR) adalah salah satu keputusan material yang paling penting, dan sering kali dibuat berdasarkan harga saja — yang secara konsisten menyebabkan ketidaksesuaian kinerja dalam lingkungan yang menuntut. Setiap material memiliki profil kinerja yang benar-benar berbeda dan disesuaikan dengan kondisi aplikasi tertentu.

Perbedaan yang paling signifikan secara praktis antara kedua bahan ini adalah ketahanan terhadap pohon air. Pohon air adalah saluran degradasi dendritik yang merambat melalui isolasi berbasis polietilen dengan adanya kelembapan dan tekanan medan listrik AC. XLPE standar rentan terhadap pohon air selama masa pakai 10–20 tahun pada instalasi basah atau terkubur langsung. Senyawa XLPE tahan pohon (TR-XLPE) dengan zat aditif yang menghambat tumbuhnya pohon tersedia dan digunakan secara luas pada kabel distribusi utilitas, namun senyawa ini menambah biaya dan mengharuskan produsen untuk mencari dan memenuhi syarat formulasi senyawa tertentu. EPR, sebagai kompon karet dengan struktur molekul dan karakteristik permeabilitas kelembapan yang berbeda secara mendasar, secara inheren tahan terhadap pengotoran air tanpa bahan tambahan tambahan. Untuk kabel yang dipasang di pemakaman langsung, saluran banjir, atau aplikasi bawah laut, ketahanan kelembaban EPR menjadikannya pilihan yang tepat secara teknis terlepas dari biaya premiumnya.

Konstanta dielektrik XLPE yang lebih rendah memberikan keunggulan dalam efisiensi transmisi dibandingkan kabel panjang pada tegangan menengah dan tinggi, karena arus pengisian kapasitif — yang mengalir bahkan ketika tidak ada beban yang tersambung — sebanding dengan konstanta dielektrik. Dalam sistem kabel di mana arus pengisian mewakili sebagian kecil dari ampacity termal kabel (biasanya kabel yang panjangnya lebih dari 10–15 km pada 33 kV), εr XLPE yang lebih rendah diterjemahkan langsung menjadi kapasitas pembawa beban yang dapat digunakan.

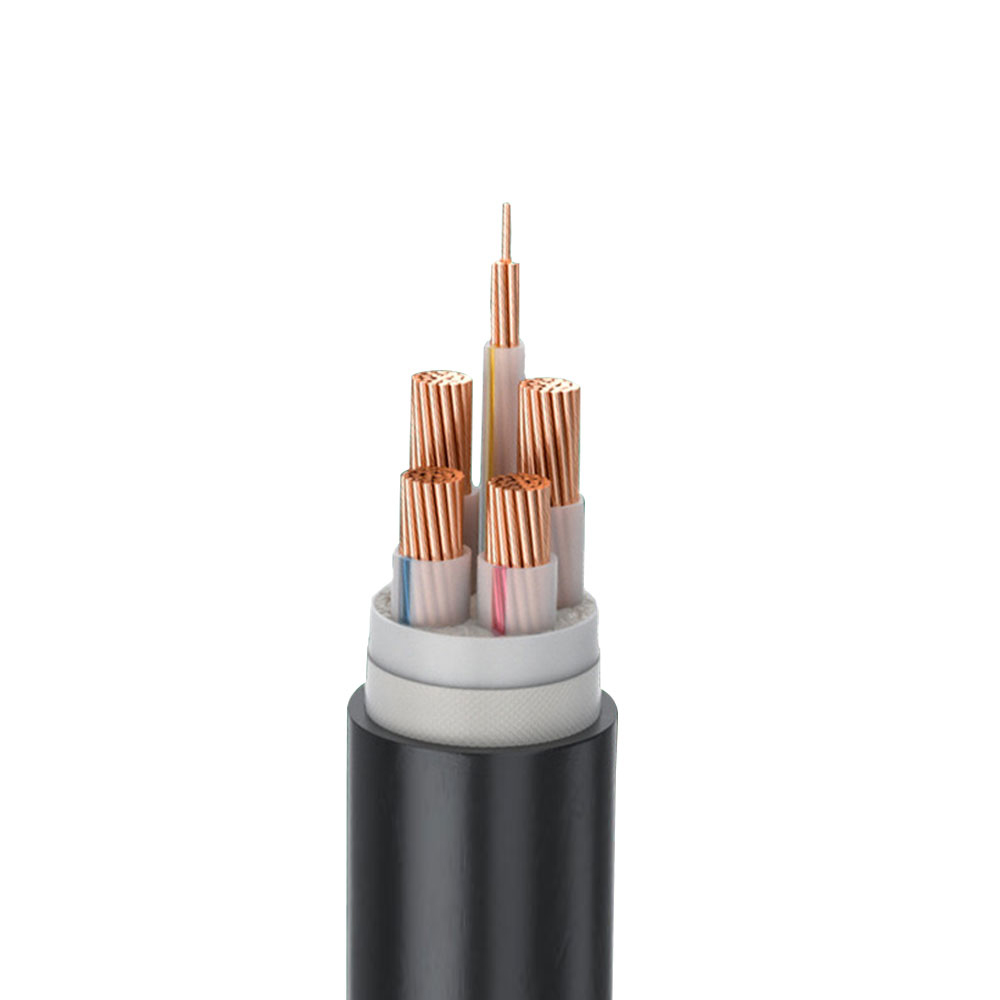

Pemilihan Armor untuk Kabel Listrik: Dibandingkan dengan Kawat Baja, Pita Baja, dan Kawat Aluminium

Perlindungan mekanis melalui pelindung diperlukan setiap kali kabel listrik harus tahan terhadap tekanan pemasangan — tegangan tarik, tekanan dari pengurukan, benturan dari mesin penggalian, atau tekanan dari kabel yang bertumpu pada struktur pendukung dalam bentang yang panjang. Pilihan jenis pelindung tidak hanya mempengaruhi kinerja mekanis tetapi juga perilaku kelistrikan AC kabel, berat, dan ketahanan terhadap korosi dengan cara yang sering diabaikan pada tahap spesifikasi.

Pelindung Kawat Baja (SWA)

Pelindung kawat baja terdiri dari kawat baja galvanis atau baja tahan karat individual yang diaplikasikan secara heliks di atas lapisan alas di bawah jaket luar. SWA memberikan kekuatan tarik tertinggi dibandingkan jenis pelindung apa pun, menjadikannya pilihan yang tepat untuk kabel yang mengalami gaya tarik aksial yang signifikan selama pemasangan — seperti kabel yang ditarik melalui saluran dalam jarak jauh, atau kabel bawah laut yang mengalami tegangan pemasangan. Jumlah dan diameter kawat dipilih untuk mencapai target beban putus; untuk kabel daya besar, beban putus SWA sebesar 50–200 kN dapat dicapai. Namun, pelindung kawat baja pada kabel daya AC inti tunggal menciptakan mekanisme kehilangan magnet yang signifikan: pelindung tersebut membentuk sirkuit magnetik tertutup di sekitar konduktor pembawa arus, dan arus induksi pada kabel pelindung menghasilkan panas. Pada kabel inti tunggal, rugi-rugi SWA dapat mencapai 30–50% rugi-rugi konduktor, sehingga sangat mengurangi ampacity efektif. Oleh karena itu, kabel AC inti tunggal dengan penampang konduktor di atas sekitar 70 mm² harus menggunakan pelindung kawat aluminium (AWA) dan bukan baja.

Armor Pita Baja (STA)

Pelindung pita baja menggunakan dua pita baja yang tumpang tindih yang diaplikasikan pada arah berlawanan untuk memberikan ketahanan kompresi radial dan perlindungan terhadap gaya penghancuran. STA lebih ringan dari SWA dan lebih ekonomis, namun memberikan kekuatan tarik minimal — STA tidak cocok untuk pemasangan tarikan dan akan terlepas di bawah beban aksial. STA cocok untuk kabel yang ditanam langsung di tanah stabil dimana perlindungan mekanis terhadap benturan insidental dan serangan hewan pengerat menjadi perhatian utama, namun tegangan tarikan yang signifikan tidak dapat diantisipasi. Konstruksi tape-on-tape juga memberikan cakupan yang kurang seragam dibandingkan pelindung kawat, sehingga meninggalkan celah heliks di antara lapisan pita di mana gaya tumbukan terfokus dapat menembus.

Pelindung Kawat Aluminium (AWA)

Pelindung kawat aluminium secara mekanis setara dengan SWA dalam kinerja tarik (dengan diameter kawat sedikit lebih besar untuk mengimbangi kekuatan tarik aluminium yang lebih rendah) tetapi menghilangkan masalah kehilangan magnet pada kabel AC inti tunggal. Karena aluminium bersifat non-magnetik, AWA tidak membentuk sirkuit magnetik di sekitar konduktor dan tidak menghasilkan rugi-rugi arus induksi yang signifikan. AWA juga jauh lebih ringan dibandingkan SWA — kepadatan aluminium kira-kira sepertiga dari baja — sehingga mengurangi bobot pemasangan dan upaya penarikan kabel pada instalasi besar. Keuntungannya adalah ketahanan terhadap korosi di lingkungan tanah yang agresif secara kimia: pelindung aluminium memerlukan lapisan yang kuat dan perlindungan selubung luar di tanah asam atau area dengan aktivitas elektrokimia, di mana korosi galvanik antara pelindung aluminium dan struktur baja yang bersentuhan dapat mempercepat degradasi pelindung.

Peringkat Arus Hubungan Pendek: Apa Artinya dan Cara Menghitungnya untuk Kabel Daya

Setiap kabel daya memiliki dua peringkat arus berbeda yang keduanya harus dipenuhi dalam instalasi apa pun: peringkat arus kontinu (ampacity) untuk pengoperasian normal, dan peringkat arus hubung singkat untuk kondisi gangguan. Peringkat hubung singkat sering kali tidak ada dalam proses pemilihan kabel yang disederhanakan, namun kabel yang tidak dapat bertahan terhadap arus gangguan prospektif pada titik pemasangannya dapat terbakar dan menyebabkan kebakaran, kerusakan peralatan, dan bahaya bagi personel pada saat terjadinya gangguan pertama.

Peringkat arus hubung singkat dihitung berdasarkan asumsi pemanasan adiabatik: selama durasi gangguan pendek (biasanya 0,1 hingga 3 detik sebelum perangkat proteksi menghilangkan gangguan), pada dasarnya semua energi gangguan memanaskan konduktor karena tidak ada cukup waktu untuk perpindahan panas yang berarti ke insulasi atau media sekitarnya. Persamaan kenaikan suhu adiabatik menghubungkan arus hubung singkat yang diijinkan (I), penampang konduktor (S), durasi gangguan (t), dan konstanta material konduktor:

Suhu puncak konduktor yang diijinkan selama gangguan dibatasi oleh bahan insulasi: XLPE dan EPR memungkinkan suhu konduktor hubung pendek maksimum sebesar 250°C (dari suhu awal pada pengoperasian kontinu maksimum sebesar 90°C), sedangkan kabel berinsulasi PVC dibatasi hingga 160°C atau 140°C tergantung pada penampang konduktor. Batasan ini ada karena jika melebihi batas tersebut akan menyebabkan kerusakan insulasi yang tidak dapat diperbaiki lagi — meleleh, karbonisasi, atau hilangnya integritas mekanis — bahkan jika konduktor itu sendiri dapat bertahan. Standar IEC 60364-5-54 dan IEC 60949 memberikan konstanta spesifik untuk konduktor tembaga dan aluminium dengan sistem insulasi berbeda.

Aspek penting dan sering diabaikan dalam rating hubung singkat adalah bahwa rating tersebut harus diverifikasi terhadap arus gangguan prospektif maksimum pada titik pemasangan kabel, bukan pada titik suplai. Arus gangguan prospektif berkurang seiring dengan bertambahnya jarak dari sumber karena impedansi kabel dan transformator yang mengintervensi. Kabel yang berjarak 200 meter dari trafo akan mengalami arus gangguan yang lebih rendah dibandingkan kabel pada terminal trafo, sehingga memungkinkan penampang melintang yang lebih kecil untuk memenuhi persyaratan hubung singkat di lokasi yang lebih terpencil. Melakukan perhitungan ini pada setiap segmen kabel daripada menerapkan nilai konservatif tunggal di seluruh sistem dapat mengurangi kebutuhan penampang konduktor dan biaya pemasangan secara keseluruhan.

Kabel Listrik Tahan Api Bebas Halogen: Dimana Diperlukan dan Standar Apa yang Sebenarnya Diuji

Spesifikasi kabel tahan api bebas halogen (HFFR) atau bebas asap halogen rendah (LSHF/LS0H) telah menjadi semakin umum dalam proyek konstruksi dan infrastruktur, namun spesifikasi tersebut sering diterapkan tanpa pemahaman penuh tentang pengujian apa yang dilakukan di balik pengukuran tersebut — dan apa yang tidak diukur.

Kabel standar berinsulasi PVC, ketika dibakar, melepaskan gas hidrogen klorida (HCl) karena klorin dalam senyawa PVC bereaksi dengan produk pembakaran. HCl bersifat korosif, merusak peralatan elektronik bahkan pada konsentrasi jauh di bawah konsentrasi racun bagi manusia. Di ruang tertutup – terowongan, kapal, pusat data, sistem transportasi bawah tanah – HCl yang dilepaskan dari kabel yang terbakar dapat merusak sistem elektronik di seluruh ruang dan menjadikan lingkungan menjadi korosif selama berbulan-bulan setelah kebakaran. Senyawa HFFR menggantikan PVC dengan bahan berbasis poliolefin yang mengandung bahan pengisi tahan api logam hidroksida (biasanya aluminium trihidrat atau magnesium hidroksida), yang melepaskan uap air saat dipanaskan dan mendinginkan zona pembakaran tanpa menghasilkan gas asam.

Standar utama yang mengatur kinerja kabel HFFR meliputi:

• IEC 60332-1 (Penyebaran api kabel tunggal): Menguji apakah satu kabel akan padam dengan sendirinya ketika nyala api tertentu diterapkan selama 60 detik. Ini adalah ambang batas minimum yang dapat dilewati oleh hampir semua kabel dengan konten tahan api. Lulus pengujian ini tidak menunjukkan kinerja dalam instalasi sebenarnya dengan kabel yang dikelompokkan.
• IEC 60332-3 (Penyebaran api kabel berkelompok — Kategori A, B, C, D): Menguji sekumpulan kabel yang dipasang pada baki tangga di bawah nyala api tertentu selama 20 menit. Kategori A mewakili volume kabel terpasang tertinggi (7 liter per meter) dan paling menuntut. Lulus Kategori A IEC 60332-3 merupakan indikator yang berarti mengenai kinerja penyebaran api pada instalasi baki kabel sebenarnya.
• IEC 60754-1 dan -2 (kandungan Halogen): Menguji emisi gas asam dan pH gas pembakaran. Kabel yang memenuhi IEC 60754-2 memiliki pH di atas 4,3 dan konduktivitas di bawah 10 μS/mm dalam uji pembakaran, yang menegaskan kandungan halogen rendah. Ini adalah pengujian yang membedakan HFFR dengan kabel PVC tahan api standar.
• IEC 61034 (Kepadatan asap): Mengukur transmisi cahaya melalui asap dari sampel kabel yang terbakar di ruang uji berukuran 3m × 3m × 3m. Transmisi minimal 60% merupakan ambang batas untuk penetapan tingkat asap rendah, yang relevan dengan jarak pandang evakuasi pada kebakaran gedung.

Nuansa penting adalah bahwa "tahan api" dan "bebas halogen" adalah sifat independen yang dapat digabungkan atau tidak dalam kabel tertentu. Kabel bisa bebas halogen tanpa harus tahan api (poliolefin murni tanpa bahan pengisi tahan api), atau tahan api tanpa bebas halogen (standar FR-PVC). Penentuan LSHF atau HFFR memerlukan kedua properti secara bersamaan, dan dokumen pengadaan harus mengacu pada standar pengujian IEC spesifik yang harus dilalui, bukan hanya mengandalkan pelabelan saja, karena istilah-istilah ini tidak didefinisikan secara seragam di seluruh pasar.

Desain Kabel Daya Khusus: Menerjemahkan Persyaratan Aplikasi ke dalam Spesifikasi Konstruksi

Pengadaan kabel daya khusus dimulai dengan definisi persyaratan yang lebih dari sekadar menentukan peringkat tegangan dan penampang konduktor. Kabel daya khusus yang ditentukan dengan benar mencakup enam kelompok parameter yang saling bergantung, yang masing-masing membatasi ruang desain yang tersedia bagi pabrikan:

• Parameter listrik: Tegangan sistem (U0/U), arus kontinu maksimum pada kondisi pemasangan yang diinginkan (bukan ampacity udara bebas), arus hubung singkat prospektif dan waktu penyelesaian gangguan, dan batasan kualitas daya seperti kandungan harmonik yang mempengaruhi ukuran netral.
• Kondisi pemasangan mekanis: Metode pemasangan (penguburan langsung, saluran, baki kabel, udara, kapal selam), tegangan tarik selama pemasangan, radius tekukan minimum, apakah kabel akan mengalami pergerakan terus menerus setelah pemasangan, dan batasan berat atau diameter apa pun yang disebabkan oleh rasio pengisian saluran atau batas beban baki kabel.
• Paparan lingkungan: Kisaran suhu sekitar, kelembaban dan paparan air, durasi dan intensitas paparan sinar UV, kontak kimia (sebutkan zat tertentu), resistivitas tanah untuk kabel yang terkubur (yang mempengaruhi persyaratan perlindungan ampacity dan korosi), dan apakah perlindungan terhadap serangan hewan pengerat diperlukan.
• Persyaratan kinerja kebakaran: Apakah instalasi memerlukan batasan penyebaran api (kategori IEC 60332), integritas sirkuit saat kebakaran (IEC 60331 — untuk kabel yang harus terus berfungsi selama kebakaran, seperti pasokan listrik darurat), batasan gas asam (IEC 60754), atau batasan kepadatan asap (IEC 61034).
• Persyaratan peraturan dan sertifikasi: Standar nasional atau regional mana yang harus dipenuhi oleh kabel tersebut (IEC, BS, UL, CSA, GB/T), dan apakah sertifikasi pihak ketiga dari lembaga pengujian yang diakui diperlukan untuk konstruksi spesifik yang dipesan dan bukan untuk kabel referensi serupa.
• Harapan hidup layanan: Umur desain 20, 30, atau 40 tahun mempengaruhi pemilihan bahan insulasi (tingkat penuaan termal XLPE versus EPR) dan tingkat pengujian penuaan yang dipercepat yang diperlukan untuk memvalidasi desain. Kabel untuk aplikasi infrastruktur sering kali memiliki masa pakai 40 tahun, yang memerlukan data silsilah bahan insulasi yang menunjukkan stabilitas termal jangka panjang.

Ketika keenam kelompok parameter ditentukan, pabrikan dapat mengembangkan konstruksi yang memenuhi setiap batasan tanpa merekayasa elemen secara berlebihan. Spesifikasi yang berlebihan di satu area dan kekurangan spesifikasi di area lain adalah kesalahan umum dalam pengadaan kabel khusus: pembeli yang menentukan pelindung untuk kekuatan tarik maksimum namun mengabaikan lingkungan paparan bahan kimia dapat menerima kabel berlapis baja yang akan terkorosi dalam waktu tiga tahun di tanah industri yang asam, meskipun memenuhi setiap spesifikasi yang dinyatakan.

Metode Pengikatan Layar pada Kabel Listrik Tegangan Menengah dan Pengaruhnya terhadap Kerugian dan Keamanan

Layar logam atau selubung kabel daya tegangan menengah memiliki dua tujuan: menyediakan jalur balik untuk arus pengisian kapasitif dan arus gangguan, dan membatasi medan listrik di luar kabel mendekati nol, sehingga melindungi personel dan peralatan di sekitarnya. Cara pengikatan layar pada terminasi dan sambungan kabel — metode pengikatan layar — memiliki pengaruh besar dan sering kali diremehkan pada pembangkitan panas, ampacity, dan keselamatan personel sistem kabel.

Dalam sistem ikatan satu titik, sekat kabel dihubungkan ke bumi pada salah satu ujungnya saja, membiarkan ujung lainnya mengambang (atau dihubungkan ke bumi melalui perangkat perlindungan lonjakan arus). Hal ini mencegah sirkulasi arus mengalir melalui sekat — sumber utama rugi-rugi sekat pada sistem berikatan padat — dan dapat meningkatkan ampacity kabel sebesar 10–30% dibandingkan dengan ikatan padat, karena rugi-rugi I²R pada sekat dihilangkan. Keuntungannya adalah tegangan terbentuk di sepanjang layar dari ujung yang dibumikan ke ujung yang dibumikan pada beban normal. "Tegangan selubung terinduksi" ini meningkat seiring dengan panjang kabel, arus beban, dan jarak antar fase, dan harus dihitung untuk memverifikasi bahwa tegangan tersebut tetap dalam batas aman bagi personel yang mungkin menghubungi ujung layar yang digali selama pengoperasian langsung. Untuk sistem kabel yang panjang, tegangan induksi pada ujung terbuka dapat mencapai ratusan volt pada beban penuh, memerlukan pengelolaan aksesibilitas ujung layar yang cermat dan penggunaan pembatas tegangan lonjakan untuk mencegah tegangan berlebih selama peralihan transien atau kondisi gangguan.

Ikatan silang digunakan dalam sistem kabel panjang yang dibagi menjadi tiga bagian kecil yang kira-kira sama. Layar dari tiga fase kabel dialihkan posisinya pada setiap sambungan bagian kecil — layar fase A terhubung ke layar fase B, fase B ke fase C, fase C ke fase A — sehingga pada tiga bagian kecil, setiap layar melihat sepertiga dari kontribusi tegangan urutan positif dari setiap fase. Jika panjang bagian-bagiannya sama, tegangan induksi pada ketiga segmen layar akan hilang hampir seluruhnya, menghasilkan arus sirkulasi layar mendekati nol dan tegangan induksi mendekati nol pada ujung bagian utama. Ikatan silang menggabungkan keunggulan kerugian rendah dari ikatan titik tunggal dengan keunggulan tegangan tetap rendah dari ikatan padat, menjadikannya metode pilihan untuk rangkaian kabel yang panjangnya lebih dari sekitar 500 meter pada 11 kV ke atas. Hal ini memerlukan kompleksitas pemasangan yang lebih tinggi — enam sambungan layar pada setiap sambungan, bukan satu — dan pemerataan panjang bagian yang cermat selama desain.
