Tantangan Integritas Sinyal Khusus untuk Kabel Encoder dalam Sistem Kontrol Gerakan Kecepatan Tinggi

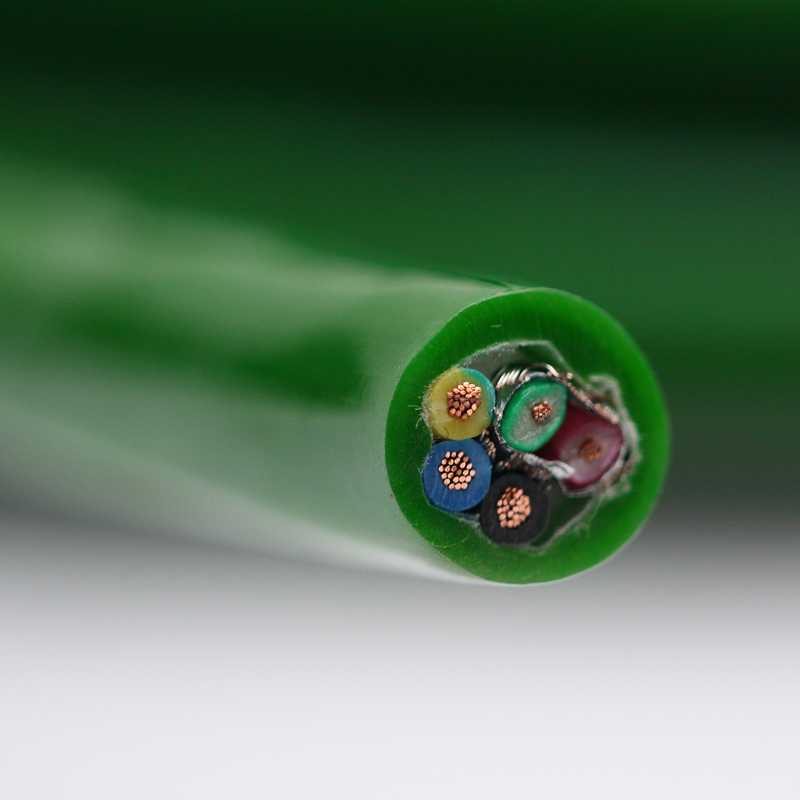

Kabel enkoder membawa sinyal umpan balik posisi dan kecepatan antara pembuat enkode putar atau linier dan pengontrol gerak atau penggerak servo. Tidak seperti kabel kontrol untuk keperluan umum, kabel ini beroperasi di lingkungan yang ditentukan oleh dua tuntutan yang simultan dan bertentangan: jalur sinyal harus mengirimkan pulsa digital frekuensi tinggi atau bentuk gelombang analog halus dengan distorsi minimal, sedangkan kabel berjalan berdampingan atau digabungkan dengan kabel daya yang menyuplai motor yang menghasilkan interferensi elektromagnetik yang besar. Hasilnya adalah kinerja kabel encoder ditentukan tidak hanya oleh parameter kelistrikannya sendiri tetapi juga oleh bagaimana parameter tersebut berinteraksi dengan protokol antarmuka encoder tertentu dan lingkungan kebisingan instalasi.
Encoder inkremental menggunakan output driver saluran TTL atau diferensial RS-422 menghasilkan rangkaian pulsa pada frekuensi yang berskala langsung dengan kecepatan motor dan resolusi encoder. Encoder 2.500 baris per putaran pada motor servo yang berjalan pada 3.000 RPM menghasilkan pulsa keluaran pada 125 kHz per saluran — dan dengan decoding kuadratur, pengontrol memproses transisi tepi pada 500 kHz. Pada frekuensi ini, kapasitansi kabel menjadi faktor pembatas: kapasitansi terdistribusi antara konduktor sinyal dan antara sinyal dan pelindung memperlambat waktu naik setiap tepi pulsa, mengurangi panjang kabel maksimum di mana encoder dapat beroperasi dengan andal. Untuk sinyal diferensial RS-422, kabel dengan kapasitansi konduktor-ke-konduktor sebesar 100 pF/m akan membatasi panjang jalur yang dapat digunakan hingga di bawah 30 meter pada kecepatan tepi 500 kHz, sedangkan kabel yang dirancang untuk 50 pF/m atau lebih rendah dapat memperluas rentang tersebut secara signifikan.
Protokol encoder absolut — termasuk EnDat, SSI, BiSS, dan HIPERFACE — memberikan tuntutan tambahan pada konstruksi kabel karena melibatkan komunikasi dua arah antara encoder dan drive pada frekuensi clock yang biasanya berkisar antara 1 MHz hingga 16 MHz. Pada frekuensi ini, pencocokan impedansi karakteristik antara kabel dan sirkuit driver/receiver menjadi signifikan. Ketidaksesuaian impedansi menyebabkan pantulan sinyal yang muncul sebagai noise pada jalur data, yang berpotensi merusak data posisi. Dibangun dengan benar kabel encoder tentukan impedansi karakteristik 100–120 Ω untuk pasangan diferensial, yang dipertahankan secara konsisten sepanjang panjang kabel penuh, untuk meminimalkan kesalahan yang disebabkan oleh refleksi dalam sistem umpan balik absolut resolusi tinggi. Anhui Zhishang Cable Technology Co., Ltd. memproduksi kabel encoder dengan twist pitch dan geometri insulasi yang dikontrol ketat untuk mencapai nilai impedansi stabil yang mendukung protokol yang menuntut ini.
Arsitektur Pelindung: Mengapa Satu Pelindung Keseluruhan Seringkali Tidak Cukup untuk Kabel Encoder
Asumsi standar bahwa satu pelindung keseluruhan cukup untuk pelindung kabel sinyal tidak berlaku secara khusus dalam aplikasi kabel encoder, di mana beberapa jenis sinyal dengan kerentanan kebisingan berbeda berbagi badan kabel yang sama. Kabel encoder tipikal membawa pasangan sinyal kuadratur A/B/Z, tegangan suplai dan konduktor ground untuk elektronik encoder, dan terkadang pasangan cadangan baterai untuk retensi posisi absolut — masing-masing dengan impedansi, level arus, dan sensitivitas berbeda terhadap interferensi. Ketika semua ini ditutupi oleh satu pelindung keseluruhan saja, kopling induktif dan kapasitif antara konduktor catu daya dan pasangan sinyal di dalam kabel tetap tidak terkendali, dan pelindung tidak memberikan perlindungan terhadap crosstalk internal ini.
Solusi yang digunakan pada kabel encoder berkinerja tinggi adalah arsitektur pelindung berlapis: pelindung pasangan individual untuk setiap pasangan sinyal diferensial, dikombinasikan dengan pelindung keseluruhan untuk seluruh kabel. Pelindung pasangan individu, biasanya aluminium-poliester foil dengan kabel pembuangan, menekan kopling kapasitif antara pasangan sinyal yang berdekatan dan antara pasangan sinyal dan konduktor daya. Pelindung keseluruhan, baik foil atau jalinan tembaga kaleng, memberikan penghalang utama terhadap interferensi elektromagnetik eksternal dari penggerak motor, tetangga baki kabel, dan lingkungan EMI industri umum. Pendekatan dua tingkat ini menambah diameter dan biaya kabel, namun dalam aplikasi kontrol gerakan presisi yang beroperasi pada resolusi pemosisian sub-mikron, alternatifnya — kesalahan umpan balik posisi yang disebabkan oleh kebisingan — jauh lebih mahal daripada peningkatan kabel.
Praktek landasan perisai sama pentingnya dengan konstruksi perisai. Pelindung keseluruhan kabel encoder harus disambungkan ke bumi pelindung di ujung penggerak/pengontrol saja, sehingga membentuk ujung tunggal yang mencegah loop arus pelindung yang digerakkan oleh perbedaan potensial tanah antara ujung motor dan kabinet kontrol. Jika pelindung dibumikan pada kedua ujungnya dan terdapat loop tanah — yang biasa terjadi pada mesin besar di mana bagian baja struktural yang berbeda memiliki potensial yang sedikit berbeda — arus pelindung yang dihasilkan mengalir melalui kabel pembuangan dan menginduksi tegangan pada saluran sinyal yang dimaksudkan untuk dilindungi. Banyak kondisi kesalahan encoder yang terputus-putus pada mesin operasional yang disebabkan oleh kesalahan grounding spesifik ini, bukan karena kesalahan apa pun pada kabel atau encoder itu sendiri.
| Konfigurasi Perisai | Perlindungan EMI Eksternal | Penindasan Crosstalk Antar-Pasangan | Aplikasi Khas |
|---|---|---|---|
| Hanya foil keseluruhan | Sedang (HF) | Tidak ada | Encoder inkremental resolusi rendah, jangka pendek |
| Kepang keseluruhan saja | Bagus (LF HF) | Tidak ada | Umpan balik servo umum, lingkungan kebisingan sedang |
| Pasangan individu menggagalkan keseluruhan foil | Baik (HF) | Tinggi | Encoder absolut multi-protokol, berjalan lama |
| Sepasang individu menggagalkan jalinan keseluruhan | Luar biasa (LF HF) | Tinggi | Tinggi-resolution servo, heavy EMI environments |
Persyaratan Umur Fleksibel dan Perbedaan Konstruksi Antara Instalasi Kabel Encoder Tetap dan Bergerak
Kabel encoder dipasang di dua lingkungan mekanis yang berbeda secara mendasar yang memerlukan konstruksi kabel berbeda: perutean tetap dari encoder stasioner pada rangka mesin ke kabinet kontrol, dan perutean dinamis pada sumbu mesin yang bergerak seperti pusat permesinan CNC, lengan robot, aktuator linier, dan sistem gantri. Memperlakukan kedua jenis pemasangan ini sebagai hal yang dapat dipertukarkan — menggunakan kabel pemasangan tetap dalam aplikasi dinamis atau merekayasa kabel rantai tarik secara berlebihan untuk rute statis — akan mengakibatkan kegagalan mekanis dini atau biaya yang tidak perlu.
Untuk aplikasi drag-chain dan continuous-flex, konstruksi kabel encoder harus memenuhi beberapa kebutuhan mekanis secara bersamaan. Konduktor yang terdampar harus Kelas 5 atau Kelas 6 sesuai IEC 60228, menggunakan kawat individu yang halus untuk mendistribusikan tegangan lentur dan memaksimalkan umur lelah — konduktor terdampar Kelas 6 dengan penampang 0,14 mm² dapat terdiri dari 50 atau lebih kawat individu yang masing-masing berdiameter di bawah 0,06 mm. Polimer insulasi harus tetap fleksibel pada rentang suhu pengoperasian penuh tanpa retak tegangan, mengesampingkan PVC untuk keperluan umum dan lebih memilih TPE atau PVC yang dibuat secara khusus dengan fleksibilitas suhu rendah yang terjaga. Pelindung individu dan pelindung keseluruhan harus dibuat dari jalinan kawat halus atau foil berlapis dengan tumpang tindih yang cukup untuk menjaga kontinuitas listrik melalui jutaan siklus fleksibel tanpa menimbulkan putus atau kondisi sirkuit terbuka terputus-putus pada kabel pembuangan. Zhishang Cable mendesain kabel encoder fleksibel kontinu dengan panjang peletakan yang dioptimalkan untuk setiap elemen konduktor terdampar, memastikan bahwa geometri heliks konduktor dan pelindung secara alami mengakomodasi pembengkokan kabel tanpa menimbulkan beban berlebih pada elemen luar.
Spesifikasi radius tikungan minimum untuk kabel encoder rantai tarik bukanlah nilai statis tunggal — spesifikasi ini berbeda antara radius tikungan dinamis (diterapkan terus-menerus selama pengoperasian) dan radius tikungan pemasangan (satu kali tikungan selama perutean). Radius tekukan dinamis untuk kabel encoder fleksibel tinggi biasanya ditentukan sebesar 7,5× hingga 10× diameter luar kabel, sedangkan radius tekukan pemasangan mungkin 5× atau kurang. Menerapkan radius tikungan instalasi sebagai tikungan permanen — misalnya, mengarahkan kabel di sekitar sudut sempit dalam saluran kabel — menciptakan wilayah tekanan mekanis berkelanjutan yang mempercepat kegagalan kelelahan pada titik tersebut meskipun kabel itu sendiri tidak bergerak. Perbedaan ini harus dikomunikasikan dengan jelas kepada teknisi instalasi, khususnya dalam proyek retrofit dimana kabel baru menggantikan kabel yang sudah ada pada jalur routing yang sudah ada.
Ukuran Konduktor Catu Daya Dalam Kabel Encoder: Penurunan Tegangan dan Pengorbanan Kopling Kebisingan
Sebagian besar kabel encoder dilengkapi konduktor khusus untuk menyuplai tegangan pengoperasian ke elektronik encoder — biasanya 5V DC untuk encoder inkremental keluaran TTL atau 8–30V DC untuk HTL dan banyak jenis encoder absolut. Konduktor daya ini memiliki penampang yang kecil dibandingkan dengan kabel daya yang setara, namun ukurannya memiliki efek langsung pada kinerja encoder yang sering diabaikan. Penurunan tegangan di sepanjang konduktor catu daya mengurangi tegangan suplai pada terminal encoder, dan encoder yang beroperasi di dekat ujung bawah kisaran tegangan yang ditentukan dapat menghasilkan sinyal keluaran dengan amplitudo yang berkurang, waktu naik yang meningkat, atau — dalam kasus encoder TTL 5V dengan margin tegangan yang sangat ketat — kesalahan tingkat logika intermiten yang sulit dibedakan dari kesalahan yang disebabkan oleh kebisingan.
Menghitung penurunan tegangan yang dapat diterima memerlukan mengetahui konsumsi arus encoder, panjang kabel, dan penampang konduktor. Encoder 5V yang menarik 150 mA melalui kabel 20 meter dengan konduktor suplai 0,14 mm² mengalami penurunan gabungan suplai-dan-balik sekitar 0,86V — lebih dari 17% tegangan suplai nominal, yang menempatkan encoder jauh di bawah nilai suplai 5V dan dalam batas di mana kualitas sinyal keluaran menurun. Meningkatkan penampang konduktor suplai menjadi 0,25 mm² mengurangi penurunan ini menjadi sekitar 0,48V, sehingga memulihkan margin suplai yang memadai. Untuk instalasi di mana perjalanan kabel yang panjang tidak dapat dihindari, beberapa produsen penggerak servo menawarkan output tegangan pasokan encoder yang dapat disesuaikan yang mengkompensasi hambatan kabel, namun hal ini memerlukan pengetahuan yang akurat tentang hambatan konduktor kabel dan tidak dapat menggantikan ukuran konduktor yang benar pada tahap desain.
Di luar penurunan tegangan, konduktor catu daya di dalam kabel encoder merupakan jalur injeksi kebisingan yang potensial. Peralihan kebisingan pada suplai encoder — dihasilkan oleh catu daya internal drive atau dilakukan dari bus DC mesin — berpasangan secara kapasitif menjadi pasangan sinyal yang berdekatan jika konduktor suplai tidak dipisahkan atau dilindungi secara memadai dari pasangan sinyal di dalam kabel. Inilah salah satu alasan mengapa konduktor daya dalam kabel encoder yang dirancang dengan baik sering kali diberi pelindung tersendiri atau ditempatkan di pinggiran kabel jauh dari pasangan sinyal, daripada didistribusikan secara acak di dalam bundel kabel. Sebagai bagian dari dukungan rekayasa aplikasinya, Anhui Zhishang Cable Technology Co., Ltd. memberi saran kepada pelanggan mengenai pemilihan penampang konduktor daya dan opsi konstruksi kabel berdasarkan persyaratan arus encoder aktual dan jarak pemasangan, sehingga mencegah masalah kinerja terkait pasokan sebelum terjadi di lapangan.
Perkiraan Penurunan Tegangan untuk Konfigurasi Kabel Encoder Umum (Pasokan 5V, Beban 150 mA)
- Konduktor 0,14 mm², lari 10 m: ~ Penurunan 0,43V (8,6% dari 5V); batas yang dapat diterima untuk pembuat enkode TTL standar.
- Konduktor 0,14 mm², lari 20 m: ~ Penurunan 0,86V (17,2% dari 5V); tegangan suplai kemungkinan di bawah peringkat minimum encoder.
- Konduktor 0,25 mm², lari 20 m: ~ Penurunan 0,48V (9,6% dari 5V); dalam kisaran yang dapat diterima untuk sebagian besar pembuat enkode 5V.
- Konduktor 0,34 mm², lari 30 m: ~ Penurunan 0,53V (10,6% dari 5V); cocok untuk pengoperasian yang lebih lama tanpa kompensasi tegangan sisi drive.
