Kabel Servo

Pendahuluan
Kabel servo adalah kabel khusus yang dirancang untuk menghubungkan drive servo ke motor servo. Mereka bertanggung jawab untuk mengirimkan perintah kontrol presisi tinggi, sinyal umpan balik, dan tenaga penggerak. Karakteristik intinya adalah integrasi saluran listrik, saluran umpan balik encoder, dan saluran rem ke dalam satu kabel, yang memerlukan kemampuan anti-interferensi yang sangat baik, fleksibilitas tinggi, ketahanan tekukan, dan ketepatan transmisi sinyal untuk memastikan posisi, kecepatan, dan kontrol torsi yang tepat dalam sistem servo.

Aplikasi
Khusus digunakan dalam sistem kontrol gerak servo berkinerja dinamis tinggi.
Skenario aplikasi yang umum meliputi: robot industri, pusat permesinan CNC, jalur perakitan otomatis, mesin cetak, mesin pengemasan, peralatan manufaktur semikonduktor, perangkat medis, dan aplikasi apa pun yang memerlukan kontrol loop tertutup presisi tinggi dengan motor servo.

Produksi
Konduktor: Menggunakan kabel tembaga bebas oksigen yang sangat halus dan terdampar dengan tepat (biasanya kabel tembaga kaleng multi-untai) untuk memastikan fleksibilitas dan ketahanan lentur yang sangat baik.
Isolasi: Menggunakan bahan berkinerja tinggi seperti PE khusus atau PE berbusa untuk mengurangi konstanta dielektrik, mencapai kapasitansi rendah dan redaman sinyal rendah, yang sangat penting untuk transmisi pulsa frekuensi tinggi.
Memutar dan Melindungi:
Inti Daya: Biasanya dipelintir untuk mengurangi radiasi elektromagnetik.
Inti Umpan Balik Encoder: Harus menjalani puntiran dengan nada yang sama dan presisi tinggi (misalnya, pasangan terpilin) ​​dan dilindungi secara independen (misalnya, pelindung komposit jalinan tembaga kaleng aluminium foil) untuk melindungi sinyal diferensial yang lemah.
Pengkabelan: Mengintegrasikan pasangan daya, pasangan encoder, saluran rem, dll., ke dalam struktur untaian anti-torsi yang dioptimalkan, dengan penambahan elemen tarik pusat (misalnya, serat Kevlar) untuk menahan tekanan mekanis.

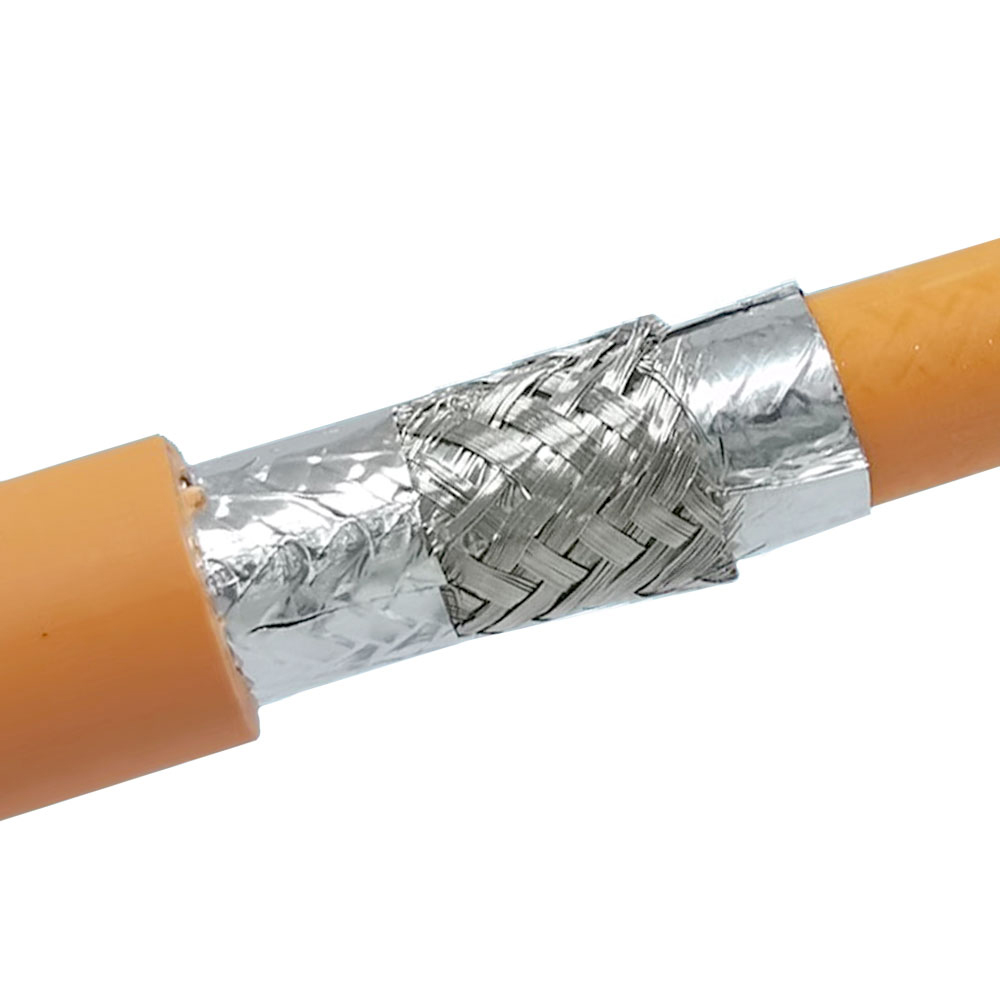

Pelindung Keseluruhan: Menerapkan pelindung keseluruhan jalinan tembaga kaleng dengan cakupan tinggi (≥85%) di sekitar inti kabel untuk memberikan perlindungan kompatibilitas elektromagnetik (EMC) yang komprehensif.
Selubung: Mengekstrusi selubung luar dengan kinerja mekanis tinggi, seperti poliuretan (PUR) atau PVC khusus, yang memiliki ketahanan aus yang tinggi, tahan minyak, tahan sobek, dan tahan UV, biasanya berwarna hitam atau oranye.
Kontrol Proses Utama: Pastikan secara ketat simetri dan akurasi pitch dari pasangan terpilin; menjamin kesinambungan dan cakupan setiap lapisan pelindung; melakukan pengujian 100% untuk ketahanan isolasi terhadap tegangan, kontinuitas, dan impedansi karakteristik; pengambilan sampel wajib untuk uji kinerja transmisi frekuensi tinggi dan uji umur lentur/torsi berulang.

Layanan
Konsultasi Seleksi: Memberikan rekomendasi pemilihan yang tepat berdasarkan spesifikasi sistem servo (tegangan, arus, jenis encoder), persyaratan dinamis aplikasi (kecepatan gerakan, radius tekukan, jarak tempuh), media lingkungan (minyak, air, bahan kimia), dan apakah standar EMC tertentu perlu dipenuhi.
Pengujian dan Sertifikasi: Memberikan kinerja frekuensi tinggi (misalnya, bandwidth, crosstalk), EMC (kompatibilitas elektromagnetik), dan laporan pengujian masa pakai mekanis, dengan produk yang sesuai dengan standar industri yang relevan (misalnya, UL, CE, TÜV).

Keuntungan
Integrasi Tinggi dan Penghematan Ruang: Mengintegrasikan daya, umpan balik, dan sinyal kontrol ke dalam satu kabel, menyederhanakan pengkabelan, mengurangi titik koneksi, menghemat ruang perangkat internal, dan menurunkan kompleksitas pemasangan.
Integritas Sinyal yang Sangat Baik: Bahan insulasi yang dioptimalkan dan struktur pelindung pasangan terpilin yang presisi secara efektif menekan interferensi elektromagnetik, memastikan transmisi pulsa kontrol dan sinyal umpan balik encoder berkecepatan tinggi dan bebas distorsi, sehingga menjamin akurasi kontrol.
Daya Tahan Dinamis Luar Biasa: Dirancang khusus untuk gerakan terus-menerus, menawarkan ketahanan lentur, ketahanan torsi, dan kekuatan tarik yang sangat baik, dengan masa pakai yang lama dalam gerakan bolak-balik berkecepatan tinggi seperti pada robot dan rantai tarik.
Koneksi yang Andal dan Stabil: Biasanya dipasangkan dengan konektor khusus berkualitas tinggi dan tahan getaran, memastikan koneksi stabil di lingkungan yang bergetar dan mengurangi kegagalan yang disebabkan oleh kontak yang buruk.
Peningkatan Kinerja dan Keandalan Sistem: Dengan memastikan transmisi daya dan sinyal yang sinkron dan stabil, hal ini secara langsung mengurangi kesalahan sistem, meningkatkan kecepatan respons, akurasi posisi, dan stabilitas operasional sistem servo secara keseluruhan, dan menurunkan risiko waktu henti.
