Bagaimana Jumlah Serat dan Desain Optik Mempengaruhi Kinerja Transmisi

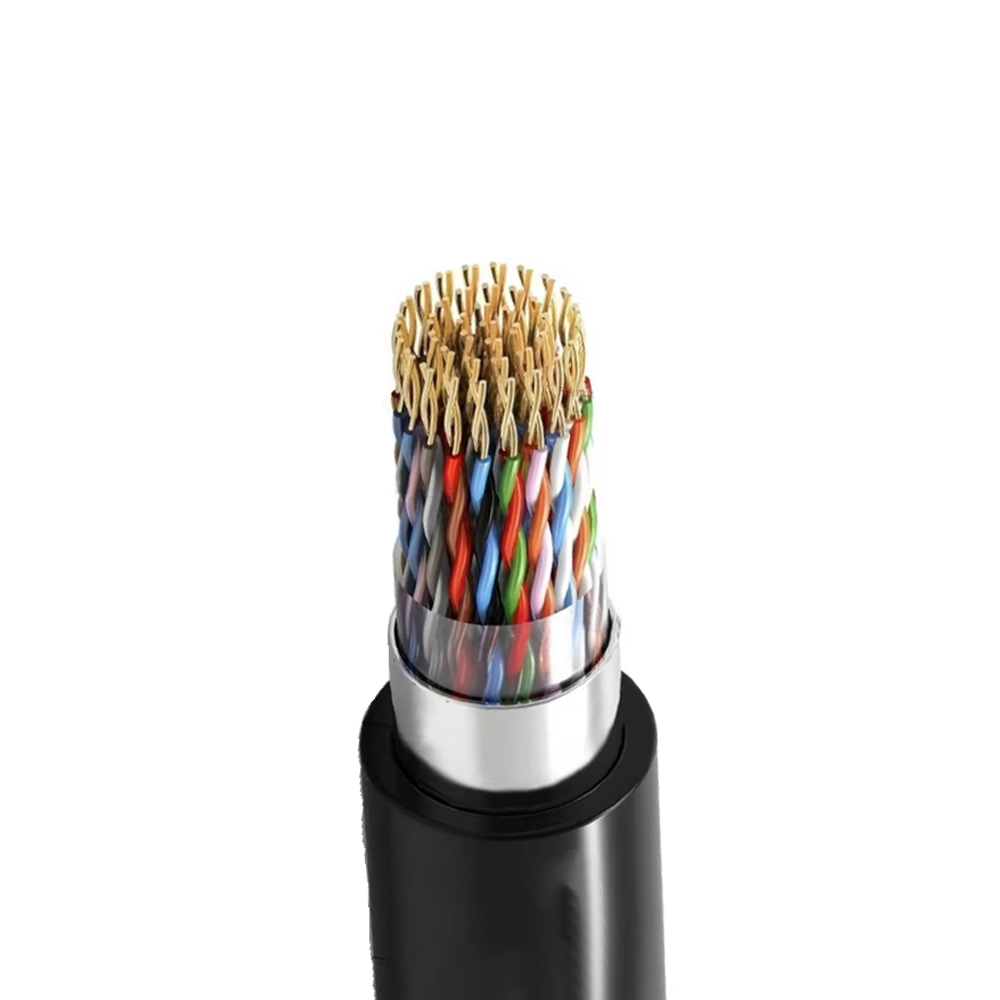

Kabel Komposit Serat Optik Ini bukanlah produk yang bisa digunakan untuk semua. Jumlah inti serat — baik 2, 4, 12, 24, 48, atau lebih — secara langsung menentukan berapa banyak kapasitas bandwidth yang dapat didukung oleh satu rangkaian kabel, dan pilihan antara serat mode tunggal (OS2) dan multimode (OM3/OM4/OM5) secara mendasar mengubah jarak transmisi yang dapat digunakan. Serat mode tunggal, dengan rasio inti/kelongsong 9/125 μm, dirancang untuk transmisi jarak jauh, biasanya digunakan dalam jalur tulang punggung utilitas atau sambungan antar-gardu induk yang jaraknya melebihi beberapa kilometer. Serat multimode, dengan inti lebih besar 50/125 μm atau 62,5/125 μm, lebih cocok untuk tautan data jarak pendek dan bandwidth tinggi dalam pabrik industri atau sistem bangunan cerdas.
Faktor yang kurang dibahas namun sama pentingnya adalah struktur untaian di dalam kabel. Desain tabung longgar memungkinkan setiap serat atau bundel serat bergerak sedikit di dalam tabung berisi gel, yang melindungi terhadap pemuaian dan kontraksi termal — penting dalam lingkungan luar ruangan atau industri di mana perubahan suhu sangat signifikan. Desain dengan buffer ketat membungkus setiap serat secara langsung dalam lapisan pelindung, membuatnya lebih mudah untuk dihentikan namun lebih sensitif terhadap tekanan mekanis. Untuk kabel komposit yang mengintegrasikan konduktor daya serat dan tembaga, memahami bagaimana kedua komponen ini berinteraksi di bawah pembebanan tekukan, tegangan, dan suhu sangat penting untuk keandalan jangka panjang.
Produk-produk rekayasa Kabel Zhishang dengan perhatian yang cermat terhadap susunan inti serat relatif terhadap sumbu netral kabel, meminimalkan kerugian pembengkokan mikro yang secara diam-diam dapat menurunkan kualitas sinyal dari waktu ke waktu tanpa kerusakan yang terlihat pada jaket kabel.

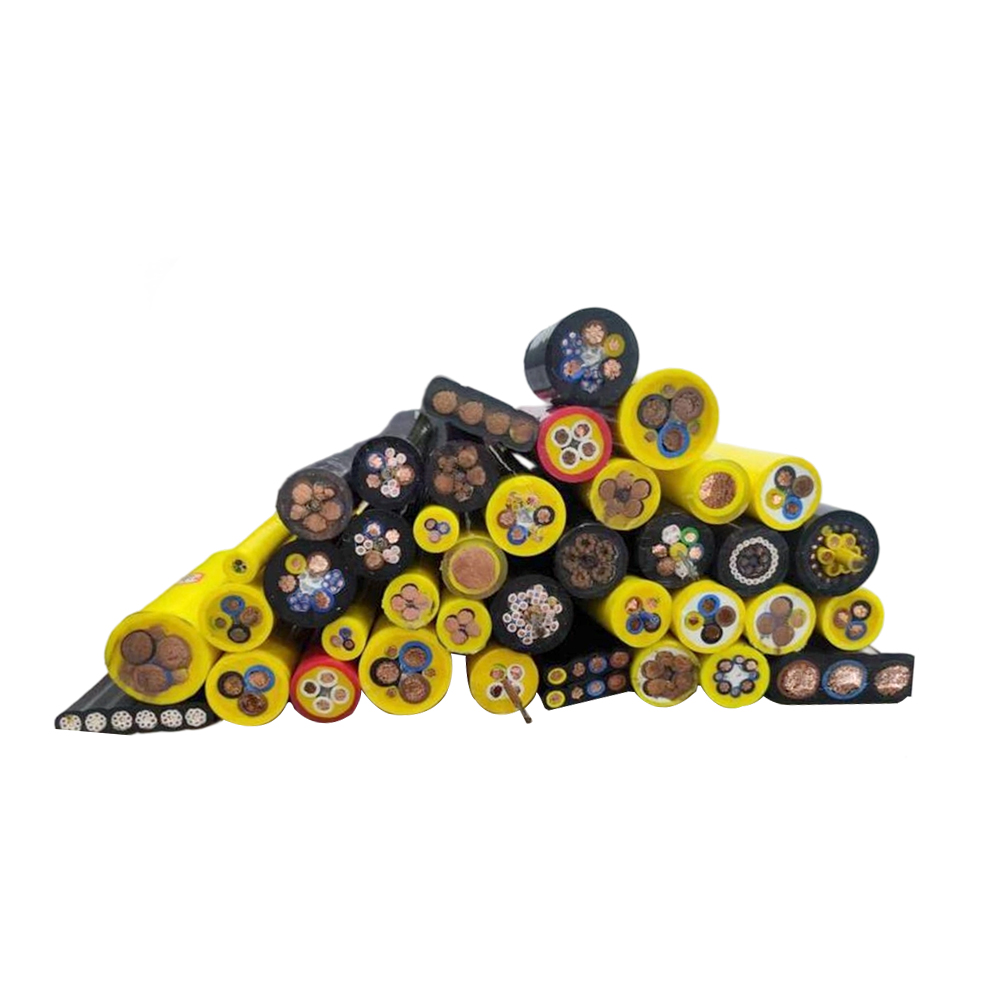

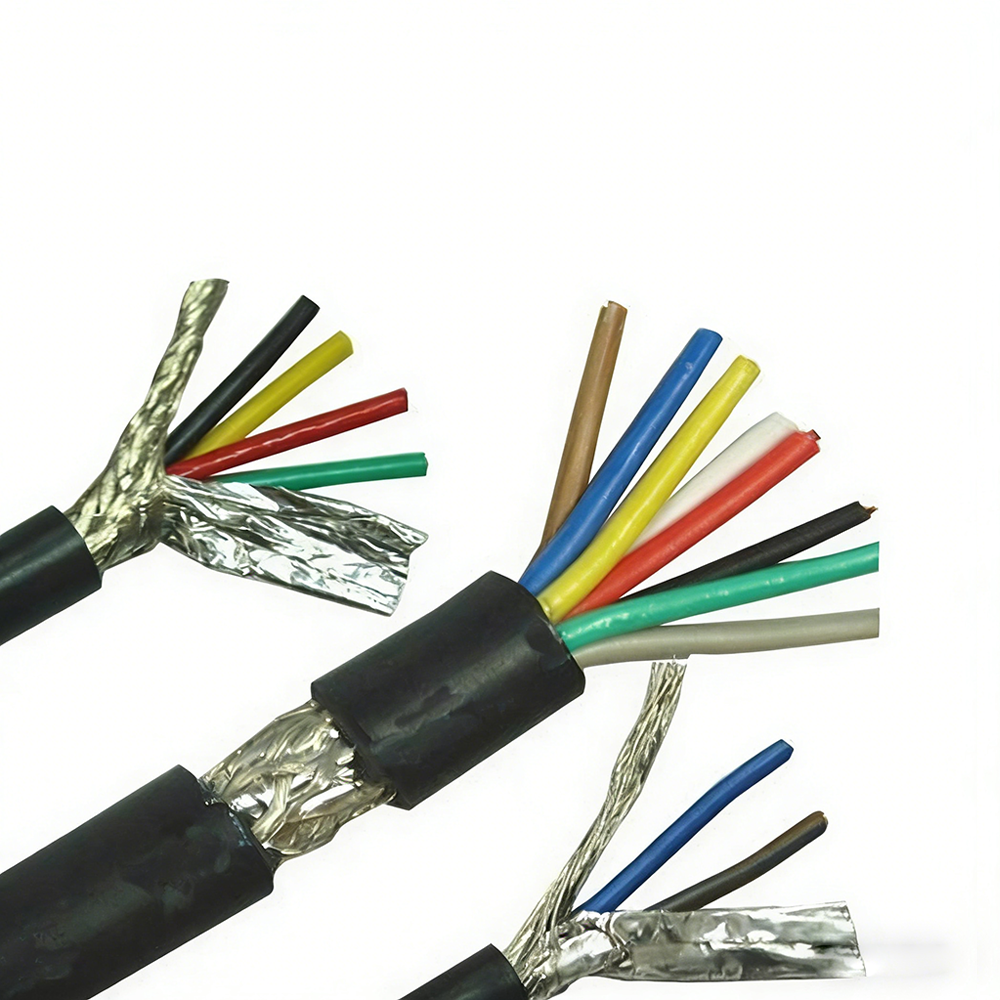

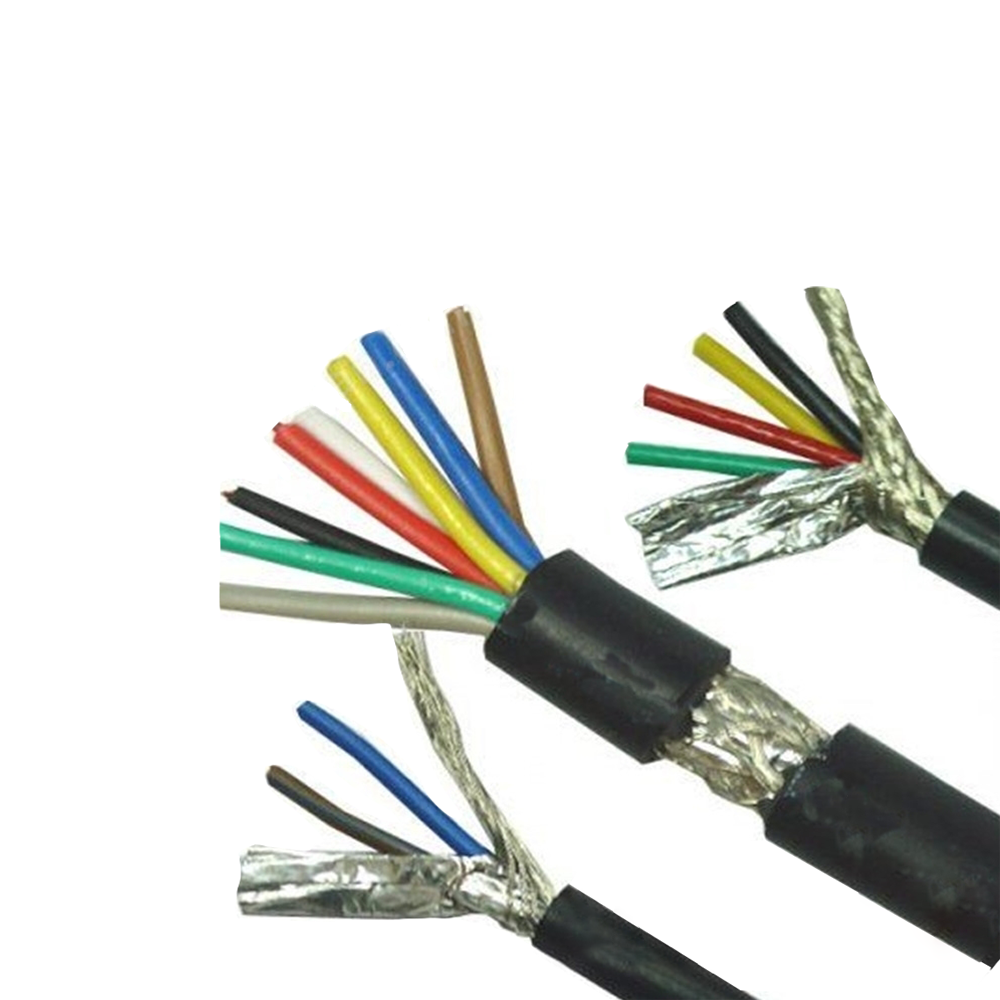

Konfigurasi Konduktor Daya dalam Desain Kabel Komposit
Bagian listrik dari a kabel komposit serat optik mempunyai dua fungsi berbeda tergantung pada aplikasinya: dapat membawa daya operasional untuk peralatan jarak jauh seperti kamera, sensor, atau node komunikasi kecil, atau dapat berfungsi sebagai pelindung pembumian dan media sinyal dalam infrastruktur utilitas listrik. Kedua kasus penggunaan ini memerlukan spesifikasi konduktor yang sangat berbeda, dan pemilihan konfigurasi yang salah akan menyebabkan kabel direkayasa secara berlebihan sehingga membuang-buang biaya atau konduktor yang dinilai terlalu rendah sehingga menimbulkan bahaya keselamatan.
Untuk aplikasi tegangan rendah (biasanya 48V DC atau 24V DC dalam otomasi industri dan sistem pengawasan), konduktor tembaga berpasangan atau paralel dengan penampang antara 0,5 mm² dan 2,5 mm² adalah hal yang umum. Dalam varian OPGW (Kabel Tanah Optik) atau OPPC (Konduktor Fase Optik) tingkat utilitas, elemen logam bersifat struktural dan listrik secara bersamaan, sering kali menggunakan baja berlapis aluminium (ACS) atau kabel paduan aluminium yang disusun dalam lapisan konsentris. Resistansi DC dan kapasitas arus hubung singkat dari konduktor ini harus dihitung dan diverifikasi berdasarkan persyaratan koordinasi proteksi jaringan — pendekatan mekanis murni terhadap pemilihan kabel tidak cukup dalam instalasi ini.
| Jenis Aplikasi | Bahan Konduktor Khas | Rentang Penampang | Fungsi Utama |
|---|---|---|---|
| Otomasi / Pengawasan Industri | Tembaga telanjang atau kaleng | 0,5 – 2,5 mm² | Catu daya tegangan rendah |
| Jaringan Utilitas / OPGW | Baja berlapis aluminium (ACS) | Bervariasi berdasarkan nilai arus | Jalur arus gangguan kabel ground |
| Sistem Kereta Api / Transit | Tembaga atau paduan tembaga | 1,5 – 6 mm² | Tautan data kekuatan sinyal |
| Gedung Cerdas / Arus Lemah | Tembaga kaleng | 0,75 – 1,5 mm² | PoE/sinyal kontrol |
Pemilihan Bahan Jaket dan Dampaknya Terhadap Kehidupan Pelayanan di Lapangan
Lapisan luar kabel komposit serat optik merupakan garis pertahanan pertama terhadap degradasi lingkungan, namun sering kali diabaikan dalam pengadaan. Bahan jaket yang dominan — PE (polietilen), PVC, LSZH (Low Smoke Zero Halogen), dan TPU — masing-masing memiliki keunggulan tertentu yang menjadi sangat penting tergantung pada lingkungan pemasangan.
jaket HDPE tetap menjadi standar untuk aplikasi penguburan langsung dan udara luar ruangan karena ketahanannya yang luar biasa terhadap kelembapan, stabilitas UV, dan ketahanan terhadap bahan kimia tanah. Namun, HDPE tidak berfungsi dengan baik dalam skenario kebakaran — HDPE terbakar tanpa dapat padam sendiri. Untuk kabel yang disalurkan melalui bangunan, baki kabel di dalam terowongan, atau fasilitas industri tertutup, jaket LSZH diwajibkan oleh sebagian besar peraturan kebakaran; mereka membatasi emisi gas beracun dan kepadatan asap, yang khususnya penting di ruang terbatas di mana evakuasi mungkin sulit dilakukan.
Dalam aplikasi dinamis — lengan robot, peralatan mesin bergerak, atau sistem kabel rantai tarik — baik PE maupun PVC tidak menawarkan ketahanan lentur mekanis berulang yang diperlukan. TPU (Poliuretan Termoplastik) adalah pilihan yang tepat di sini, menawarkan ketahanan abrasi dan retensi fleksibilitas yang tinggi bahkan setelah jutaan siklus tikungan. Sebagai bagian dari pengembangan produk yang didorong oleh penelitian dan pengembangan, Anhui Zhishang Cable Technology Co., Ltd. bekerja sama dengan pelanggan untuk menentukan material jaket berdasarkan kondisi servis sebenarnya, bukan memilih opsi termurah yang tersedia, menyadari bahwa kegagalan jaket adalah salah satu penyebab utama penggantian kabel prematur di lapangan.
Sekilas tentang Sifat Bahan Jaket Utama
- HDPE: Ketahanan kelembaban dan UV terbaik; cocok untuk di luar ruangan/penguburan langsung; tidak tahan api.
- PVC: Hemat biaya dengan fleksibilitas moderat; ketahanan api yang dapat diterima; melepaskan gas HCl pada pembakaran.
- LSZH: Emisi racun yang rendah jika terjadi kebakaran; wajib untuk terowongan, kereta api, dan bangunan umum di banyak daerah.
- TPU: Ketahanan abrasi dan kelelahan yang unggul; ideal untuk instalasi bergerak atau drag-chain.
Kesalahan Pemasangan Yang Menurunkan Kinerja Kabel Komposit Seiring Waktu
Bahkan kabel komposit serat optik yang diproduksi dengan baik dapat berkinerja buruk atau gagal sebelum waktunya jika praktik pemasangan tidak memperhitungkan karakteristik fisik dan mekanis kabel. Salah satu kesalahan paling umum adalah mengabaikan radius tikungan minimum . Untuk kabel komposit, radius ini bukanlah nilai tunggal melainkan batasan ganda: serat optik dan konduktor tembaga mungkin memiliki persyaratan radius tekukan minimum yang berbeda, dan kabel harus dirancang dan dipasang untuk memenuhi persyaratan yang lebih ketat dari keduanya. Melanggar radius tekukan minimum serat menyebabkan kerugian pembengkokan mikro dan makro; melebihi batas konduktor dapat menyebabkan kelelahan logam dan peningkatan resistensi seiring waktu.
Menarik ketegangan selama pemasangan saluran merupakan faktor risiko lain yang kurang dihargai. Itu beban tarik maksimum yang diijinkan (seringkali ditentukan secara terpisah untuk pemasangan dan servis jangka panjang) tidak boleh dilampaui. Untuk kabel dengan serat yang ditopang oleh bagian kekuatan pusat (biasanya FRP atau baja), bagian kekuatan tersebut membawa sebagian besar gaya tarik — namun jika kabel dicengkeram atau ditarik dari selubungnya dan bukannya diakhiri dengan benar di ujungnya, beban akan ditransfer ke serat optik atau konduktor tembaga. Ini adalah kesalahan umum ketika pemasang yang tidak terbiasa dengan konstruksi kabel komposit menggunakan pegangan tarik standar yang dirancang untuk semua kabel listrik.
Manajemen termal selama pemasangan di lingkungan panas atau saluran yang terkena sinar matahari langsung juga sering diabaikan. Panas mempercepat degradasi jaket dan dapat menyebabkan perbedaan ekspansi termal antara elemen serat dan konduktor logam. Menentukan kabel dengan kisaran suhu pengoperasian yang sesuai — dan memverifikasi bahwa rasio pengisian saluran memungkinkan pembuangan panas yang memadai — akan sangat memperpanjang masa pakai. Kualitas penyambungan dan terminasi untuk bagian optik juga harus diverifikasi menggunakan pengujian OTDR setelah pemasangan, bukan hanya inspeksi visual, karena kehilangan sambungan yang berada dalam batas yang dapat diterima pada hari pertama dapat memburuk secara signifikan jika sambungan atau konektor mengalami tekanan mekanis akibat perutean yang salah.
