Pengenalan Komprehensif Kabel Stasiun Pengisian Kendaraan Listrik

I. Definisi dan Karakteristik Inti
Kabel stasiun pengisian kendaraan listrik (EV) adalah kabel khusus yang dirancang untuk menghubungkan kendaraan listrik ke stasiun pengisian daya (atau senjata pengisi daya). Mereka bertanggung jawab untuk mentransmisikan energi listrik arus searah (DC) atau arus bolak-balik (AC) berdaya tinggi sambil mengintegrasikan fungsi-fungsi seperti panduan kontrol, umpan balik sinyal, komunikasi, dan pemantauan suhu. Ini bukan kabel ekstensi daya sederhana namun komponen penting yang menggabungkan keselamatan listrik, ketahanan mekanis, kemampuan beradaptasi terhadap lingkungan, dan interaksi manusia-mesin. Performanya secara langsung memengaruhi keamanan pengisian daya, efisiensi, dan pengalaman pengguna.

Karakteristik Inti:
Kemampuan Transmisi dan Pendinginan Arus Tinggi: Harus membawa arus tinggi secara stabil (misalnya, pengisian cepat DC hingga 250A atau lebih) dalam jangka waktu lama, dengan pertimbangan desain untuk pemanasan konduktor dan pembuangan panas.
Peringkat Tegangan Tinggi: Tegangan pengoperasian terus meningkat (misalnya, DC 1000V, AC 690V), sehingga memberlakukan persyaratan ketat pada insulasi dan pelindung.
Struktur Kabel Multifungsi Terintegrasi: Biasanya memiliki struktur komposit, mengintegrasikan saluran listrik, saluran kontrol (CP/CC), jalur komunikasi (misalnya, CAN, PLC), kabel grounding, dan sensor suhu (NTC).
Persyaratan Daya Tahan Mekanik dan Lingkungan yang Tinggi: Harus tahan terhadap penggulungan, penghancuran, penarikan, dan pembengkokan yang sering terjadi, sekaligus tahan terhadap radiasi ultraviolet (UV), ozon, suhu ekstrem (-40°C hingga 125°C), hujan, dan bahan kimia (misalnya, garam penghilang lapisan es).
Standar Keamanan yang Ketat: Harus mematuhi standar antarmuka pengisian daya internasional (misalnya, IEC 62196, GB/T 20234) dan standar keamanan kabel (misalnya, UL 62, EN 50620, GB/T 33594), dengan kemampuan perlindungan arus berlebih dan suhu berlebih.

II. Jenis Utama dan Skenario Aplikasi
Klasifikasi berdasarkan Mode Pengisian Daya dan Jenis Saat Ini:
Kabel Stasiun Pengisian Daya AC (Mode 2/3): Digunakan untuk stasiun pengisian daya lambat di rumah dan umum, biasanya dengan voltase 250V/440V AC dan arus ≤63A, dengan struktur yang relatif ringan.
Kabel Stasiun Pengisian DC (Mode 4): Digunakan untuk stasiun pengisian cepat dan supercharging publik, dengan voltase hingga 1000V DC atau lebih tinggi dan arus biasanya berkisar antara 80A hingga 500A atau lebih. Kabel ini lebih tebal dan berat serta seringkali memerlukan sistem pendingin cair terintegrasi.

Klasifikasi berdasarkan Metode Pendinginan:
Tipe Berpendingin Udara Pasif: Mengandalkan pembuangan panas melalui bahan konduktor dan selubung, digunakan untuk pengisian daya menengah hingga rendah (misalnya, sebagian besar stasiun AC dan beberapa stasiun DC).
Tipe Berpendingin Cairan Aktif: Mengintegrasikan pipa sirkulasi pendingin independen di dalam kabel, memungkinkan pendinginan cairan paksa. Teknologi ini dapat meningkatkan kapasitas hantar arus kabel dengan diameter luar yang sama sebanyak lebih dari 50%, mengatasi masalah kabel berukuran besar dalam pengisian cepat berdaya tinggi (≥350 kW).

Skenario Aplikasi:
Pengisian Daya Pribadi: Stasiun AC yang dipasang di dinding rumah, memerlukan fleksibilitas tinggi dan masa pakai siklus pembengkokan dari kabel.
Stasiun Pengisian Umum: Termasuk stasiun pengisian daya lambat AC dan stasiun pengisian cepat DC, yang memerlukan daya tahan tinggi, tahan cuaca, dan tahan perusakan dari kabel.
Stasiun Supercharging Berdaya Tinggi: Biasanya menggunakan kabel berpendingin cairan untuk memungkinkan pengisian cepat berdaya tinggi (misalnya, 350 kW–600 kW) sekaligus menjaga kabel tetap ringan dan meningkatkan pengalaman pengguna.

AKU AKU AKU. Kontrol Proses Produksi Utama

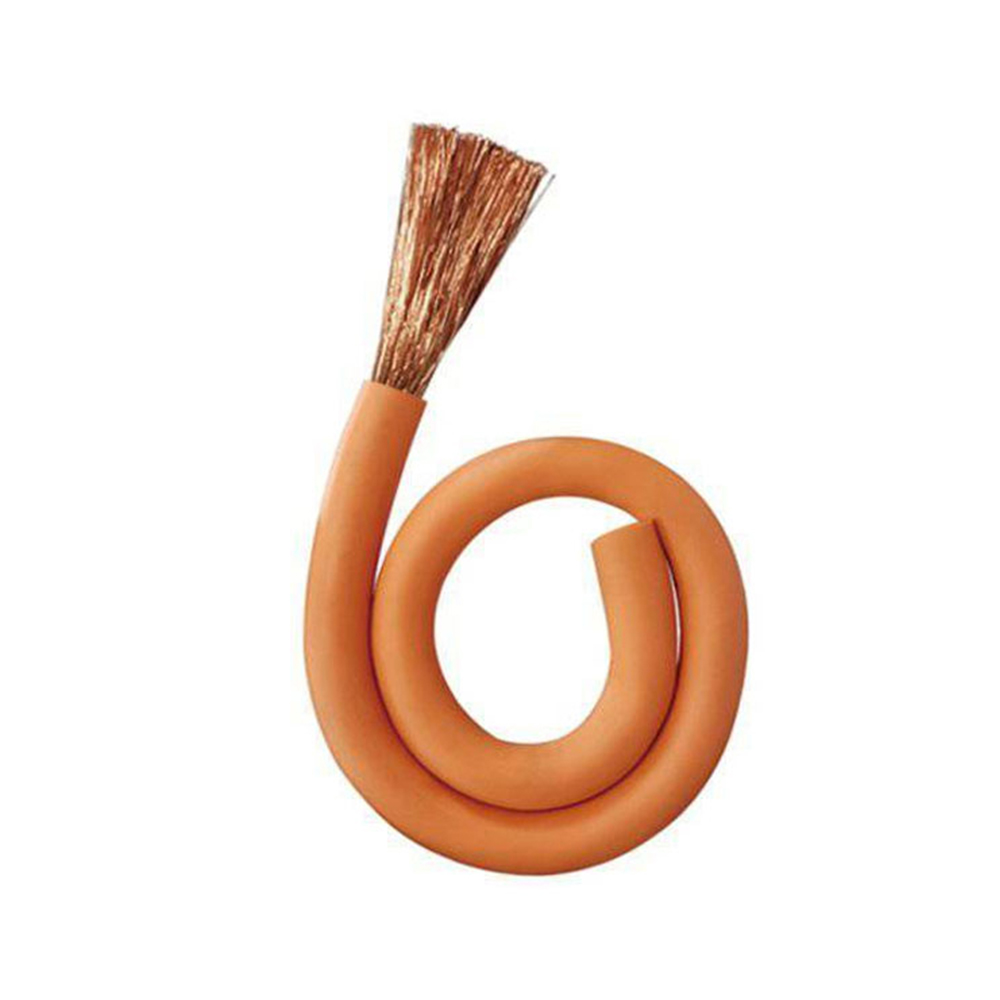

Desain dan Manufaktur Konduktor: Menggunakan kabel tembaga bebas oksigen ultra-halus multi-untai untuk penghantaran yang presisi guna memastikan fleksibilitas yang tinggi. Kabel DC berdaya tinggi dapat menggunakan konduktor berbentuk untuk mengoptimalkan pemanfaatan ruang dan pembuangan panas.
Sistem Isolasi dan Pelindung:
Saluran Listrik: Gunakan bahan polietilen ikatan silang (XLPE) atau elastomer berkinerja tinggi untuk memastikan isolasi tegangan tinggi.

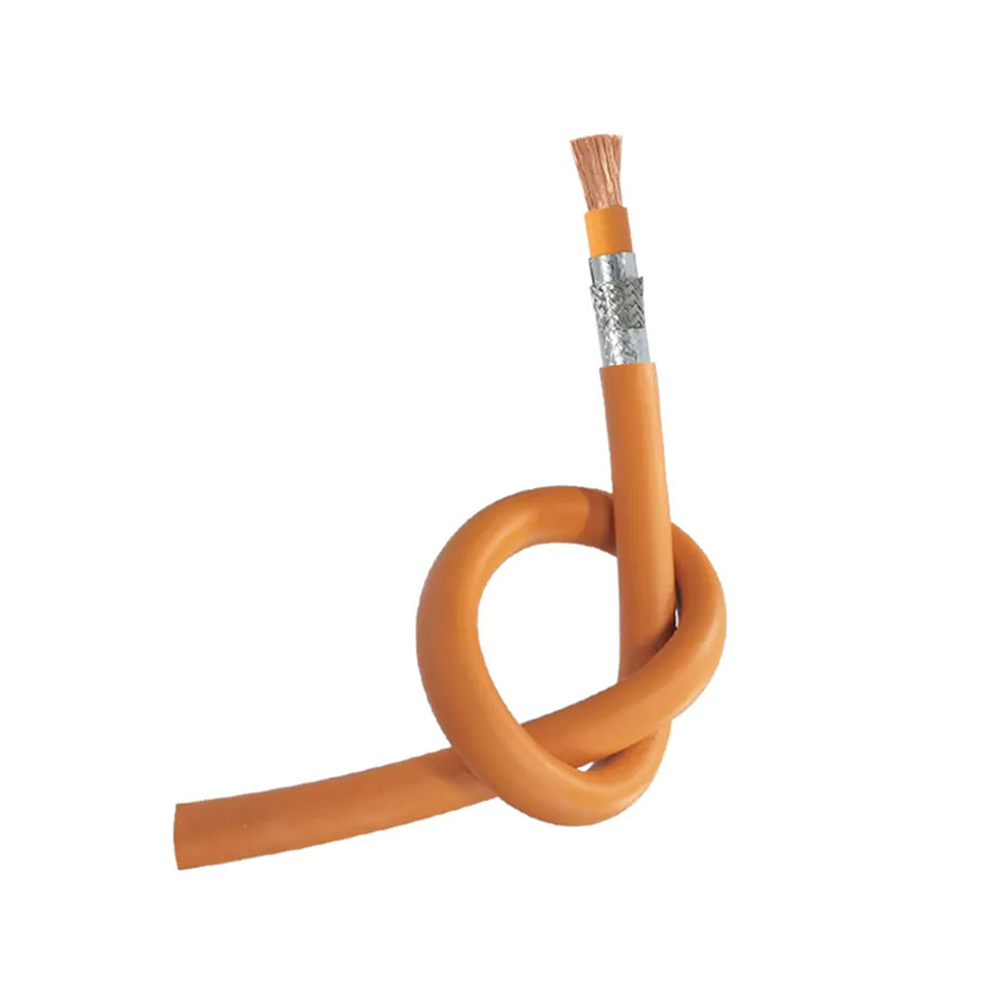

Pelindung: Harus menggunakan jalinan atau jalinan kawat tembaga cakupan tinggi yang dikombinasikan dengan pelindung komposit aluminium foil untuk secara efektif menekan interferensi elektromagnetik frekuensi tinggi dan melindungi saluran sinyal internal.
Lapisan Selubung dan Penguat: Selubung luar menggunakan bahan elastomer yang sangat tahan abrasi, tahan cuaca, dan tahan UV (misalnya, PVC khusus, TPE, CSPE). Jalinan serat berkekuatan tinggi (misalnya aramid) sering kali diintegrasikan secara internal sebagai elemen tarik untuk menahan seringnya tarikan.
Integrasi Pipa Pendingin Cair (untuk Kabel Berpendingin Cairan): Pipa pendingin berdiameter mikro (biasanya tabung lunak berinsulasi) terintegrasi secara tepat dengan inti daya kabel dan saluran sinyal selama pemasangan kabel untuk memastikan stabilitas struktural dan efisiensi pendinginan.
Cetakan Integrasi Konektor: Kabel dan konektor pistol/stasiun pengisi daya biasanya diintegrasikan melalui cetakan injeksi untuk memastikan kedap air (peringkat IP, misalnya, IP67/IP54), ketahanan tarikan, dan keandalan sambungan listrik.
Pengujian Keamanan 100%: Setiap kabel harus menjalani pengujian tegangan tinggi, pengujian resistansi isolasi, pengujian kontinuitas, dan pengujian fungsional (misalnya, loop sinyal, sensor suhu).

IV. Keuntungan Inti Terperinci
Keselamatan sebagai Prioritas Inti: Desain berlapis-lapis memastikan perlindungan terhadap sengatan listrik, kelebihan beban, dan risiko panas berlebih dalam cuaca ekstrem dan penggunaan yang sering, menggunakan bahan tahan api, isolasi tahan tegangan, pemantauan suhu, dan kontrol sinyal yang tepat.
Dukungan untuk Pengisian Daya Efisiensi Tinggi: Desain konduktor yang dioptimalkan dan penerapan teknologi pendingin cair secara langsung mendukung daya pengisian daya yang lebih tinggi, sehingga secara signifikan mengurangi waktu pengisian ulang EV.
Kepatuhan Standar dan Akses Pasar Global: Kepatuhan yang ketat terhadap standar internasional dan regional memastikan penjualan dan penggunaan legal di pasar sasaran (misalnya Tiongkok, Eropa, Amerika Utara), sehingga membangun kepercayaan konsumen.

Ringkasan
Kabel stasiun pengisian kendaraan listrik adalah "segmen terakhir dari arteri" dalam ekosistem pengisian ulang kendaraan listrik. Tingkat teknologinya secara langsung menentukan keamanan, kecepatan, dan kenyamanan pengisian daya. Seiring dengan kemajuan pengisian daya menuju kecepatan ultra-tinggi, teknologi seperti pendingin cair telah menjadi fitur standar untuk kabel generasi berikutnya.
