Pemilihan Jumlah Pasangan dan Pengukur: Mengapa Melakukan Kesalahan Ini Mahal
Kabel komunikasi perkotaan s ditentukan terutama oleh dua parameter: jumlah pasangan terpilin dan ukuran konduktor (AWG atau mm²). Dalam praktiknya, keduanya sering kali tidak ditentukan dalam perencanaan jaringan, sehingga menyebabkan penarikan ulang atau pemasangan kabel paralel yang mahal dalam beberapa tahun setelah pemasangan. Kabel 100 pasang yang dipasang untuk blok perumahan mungkin tampak cukup pada saat commissioning, namun karena penerapan fiber-to-the-building mendorong peralatan agregasi VDSL2 dan G.cepat lebih dekat ke pengguna akhir, permintaan pasangan aktif di segmen tembaga jarak jauh dapat melonjak secara tak terduga seiring dengan penambahan sirkuit pengikat pasangan dan cadangan.
Pengukur konduktor mempengaruhi resistensi loop dan perilaku crosstalk. Konduktor yang lebih tipis (0,32 mm atau 26 AWG) mengurangi berat kabel dan ruang saluran, namun meningkatkan resistensi loop DC, yang membatasi jangkauan efektif teknologi DSL — khususnya signifikan di area di mana jarak kabinet ke lokasi melebihi 300 meter. Konduktor yang lebih tebal (0,5 mm atau 0,6 mm) memperpanjang panjang loop yang dapat digunakan dan mengurangi kehilangan penyisipan, menjadikannya pilihan yang lebih disukai untuk jalur bawah tanah yang lebih panjang di jaringan komunikasi pinggiran kota. Untuk kabel pengumpan backbone yang melayani beberapa titik distribusi, diameter konduktor 0,5 mm adalah ukuran minimum praktis untuk mempertahankan margin transmisi yang memadai di seluruh rentang frekuensi penuh yang digunakan oleh teknologi broadband modern.
Anhui Zhishang Cable Teknologi Co., Ltd. menerapkan pemahaman ini dengan menawarkan rentang jumlah pasangan yang terstruktur — mulai dari 5 pasang kabel distribusi lokal hingga 2.400 pasang kabel utama — dengan opsi pengukur yang disesuaikan dengan jarak bentang tipikal dan kepadatan layanan yang ditemukan dalam topologi jaringan perkotaan dan pinggiran kota.
Bagaimana Bahan Isolasi dan Selubung Menentukan Daya Tahan Bawah Tanah
Lingkungan bawah tanah memberikan tekanan kimia dan mekanis pada kabel komunikasi yang jarang terlihat sampai terjadi kegagalan. PH tanah, salinitas air tanah, keberadaan hidrokarbon dari limpasan jalan, dan siklus beku-cair semuanya menyerang konstruksi kabel dari luar ke dalam. kabel komunikasi perkotaan s, bahan selubung luar adalah penghalang utama, dan pilihan antara konstruksi PE (polietilen), PVC, dan PE/pita baja berjaket ganda memiliki konsekuensi jangka panjang yang jauh melampaui biaya awal.
Selubung polietilen densitas tinggi (HDPE) menawarkan ketahanan unggul terhadap masuknya kelembapan, asam tanah, dan degradasi mikroba. HDPE tidak mengalami plastisisasi seiring berjalannya waktu seperti halnya PVC, yang berarti ia mempertahankan sifat mekanis aslinya selama puluhan tahun terkubur – suatu keuntungan yang berarti mengingat kabel komunikasi perkotaan diperkirakan akan tetap digunakan selama 20 hingga 40 tahun tanpa penggalian. PVC tetap umum digunakan dalam instalasi dalam ruangan atau semi-pelindung karena biayanya yang lebih rendah dan terminasi yang lebih mudah, namun PVC bukanlah pilihan yang tepat untuk kabel penguburan langsung atau saluran saluran di lingkungan dengan kelembapan tinggi atau paparan bahan kimia.
Untuk kabel di area dengan aktivitas hewan pengerat yang tinggi atau rute di bawah jalan raya dan rel kereta api di mana risiko kerusakan mekanis tinggi, lapisan pelindung tambahan — biasanya pita baja bergelombang atau kawat baja — ditambahkan di bawah jaket luar. Konstruksi ini tidak membuat kabel kedap air dengan sendirinya; kualitas dan kontinuitas senyawa penggenangan yang mengisi celah antar pasangan juga sama pentingnya. Senyawa banjir yang diterapkan dengan buruk meninggalkan kantong udara yang memerangkap kelembapan, yang bermigrasi secara longitudinal di sepanjang kabel dan menyebabkan penurunan ketahanan isolasi di seluruh bagian kabel yang panjang dari satu titik kerusakan jaket.
Konstruksi Selubung Bawah Tanah Umum Dibandingkan
- Selubung tunggal PE: Standar untuk pemasangan saluran; ketahanan kelembaban yang baik; tidak cocok untuk penguburan langsung di tanah agresif tanpa perlindungan tambahan.

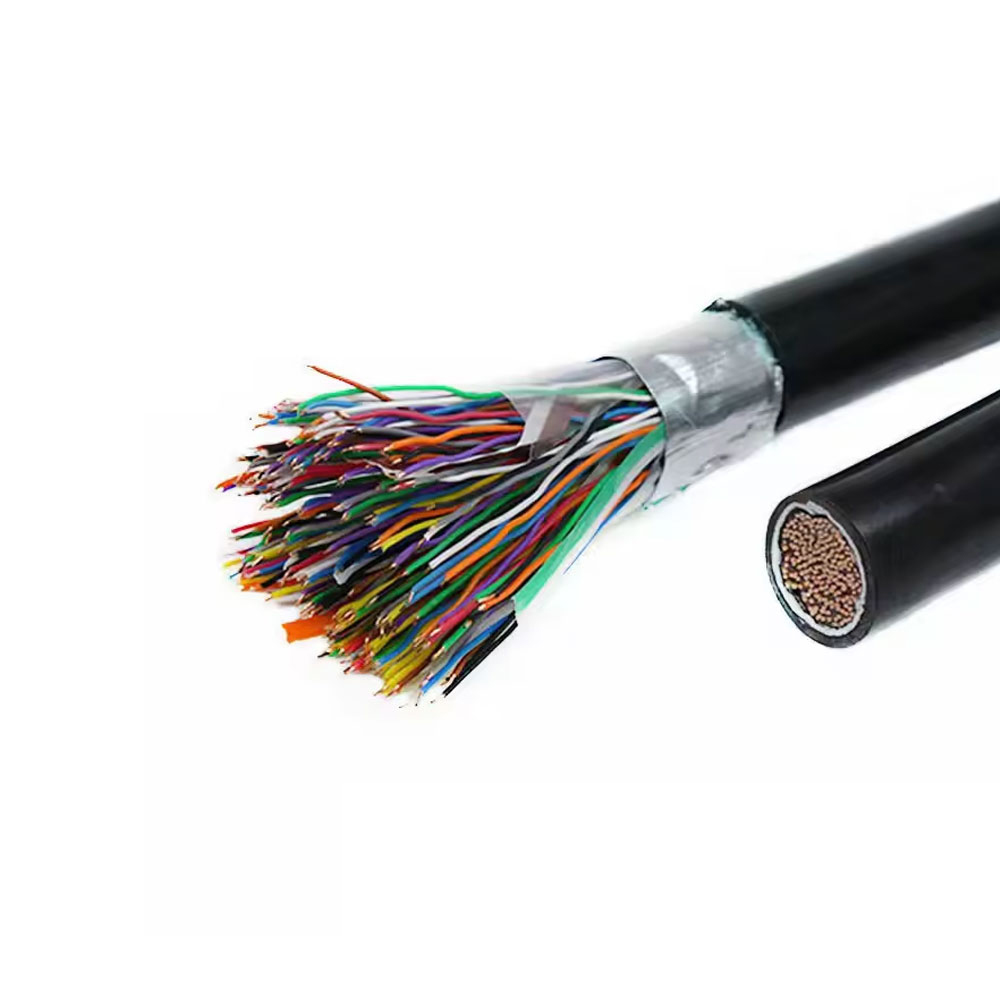

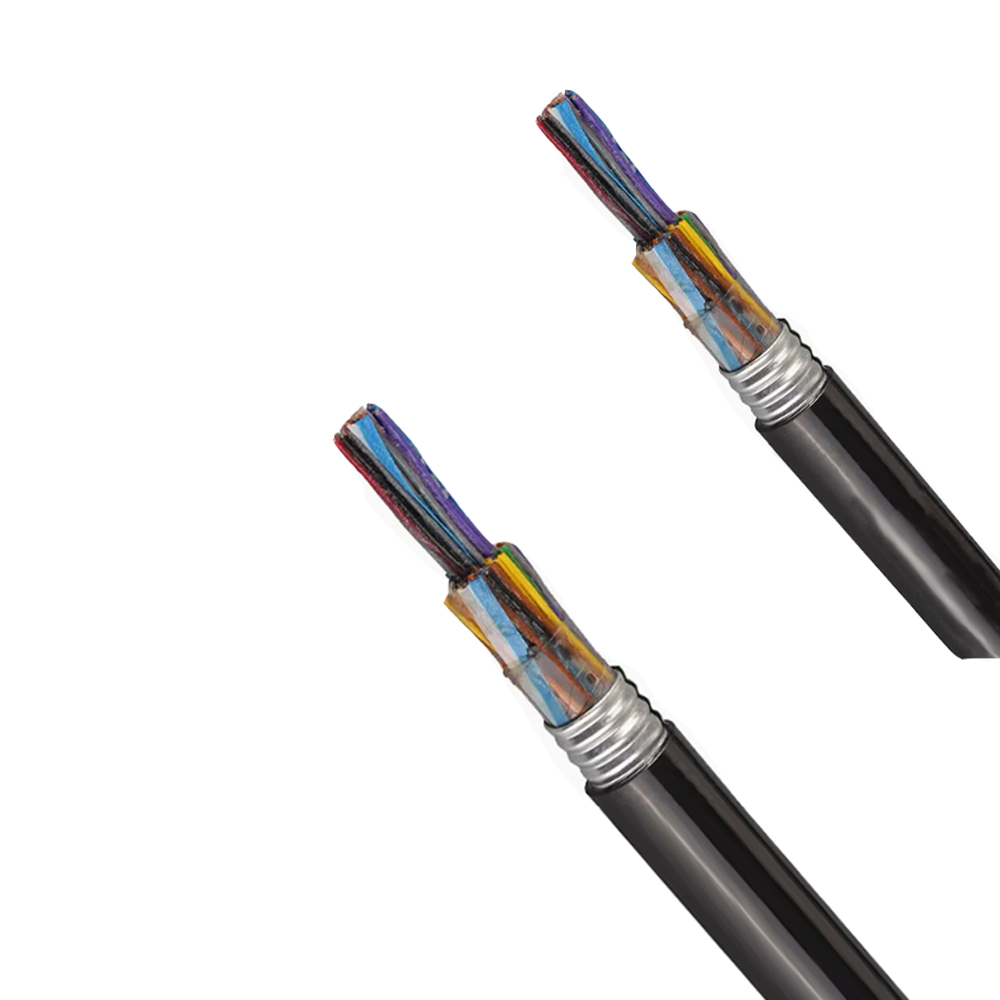

- PE pita baja bergelombang PE: Lebih disukai untuk penguburan langsung; menggabungkan perlindungan mekanis dengan penghalang kelembaban; menambah bobot dan mengurangi fleksibilitas.
- Pelindung kawat baja PE: Digunakan di tempat yang diperkirakan akan menerima beban tarik (medan curam, sambungan jembatan, atau anak tangga vertikal); kabel individu memberikan perlindungan dan kekuatan tarikan.
- Inti berisi gel (kebanjiran): Senyawa banjir mengisi semua ruang udara antar pasangan; penting untuk ketahanan kelembaban titik sambungan dan pemblokiran air memanjang.
Manajemen Crosstalk dalam Paket Kabel Perkotaan Kepadatan Tinggi
Karena semakin banyak lalu lintas broadband yang didorong melalui pasangan tembaga menggunakan teknologi vectoring dan G.fast, crosstalk — baik near-end (NEXT) maupun far-end (FEXT) — menjadi batasan yang mengikat pada throughput yang dapat dicapai per pasangan. Kabel komunikasi perkotaan yang dirancang dan dipasang untuk layanan POTS tingkat suara sering kali menunjukkan tingkat crosstalk yang dapat diterima pada frekuensi audio tetapi sangat membatasi kinerja di atas 10 MHz. Memahami mekanisme fisik di balik crosstalk membantu dalam mengevaluasi apakah pabrik kabel yang ada dapat mendukung peningkatan broadband atau harus diganti.
Crosstalk antar pasangan dalam kabel multi-pasangan terutama ditentukan oleh presisi dan konsistensi pitch twist (jumlah lilitan per satuan panjang) untuk setiap pasangan. Setiap pasangan kabel komunikasi perkotaan yang diproduksi dengan baik memiliki putaran putaran yang unik dan dikontrol dengan cermat untuk meminimalkan sambungan dengan pasangan yang berdekatan. Ketika pitch twist tidak konsisten — baik karena variasi produksi atau kerusakan fisik selama pemasangan — ketidakseimbangan kapasitif dan induktif antar pasangan meningkat, sehingga meningkatkan tingkat kebisingan di seluruh bundel kabel. Inilah sebabnya mengapa pengendalian proses pabrik kabel selama puntiran bukan sekadar kotak centang kualitas namun berdampak langsung pada kapasitas broadband jaringan yang dikerahkan.
Dalam penerapan vektor VDSL2 dan G.fast, DSLAM atau DPU (Distribution Point Unit) menerapkan pemrosesan sinyal digital aktif untuk membatalkan crosstalk antar pasangan dalam grup pengikat yang sama. Pemvektoran ini hanya berfungsi efektif jika karakteristik sambungan crosstalk kabel stabil dan dapat diprediksi — yang memerlukan konstruksi fisik yang konsisten di sepanjang kabel. Kabel dengan titik sambungan yang mengganggu geometri pasangan asli, atau bagian di mana pasangan telah dibundel ulang secara tidak benar setelah perbaikan, menciptakan anomali crosstalk yang menurunkan penguatan vektor dan mengurangi throughput per pasangan di seluruh grup. Zhishang Cable mempertahankan toleransi twist-pitch yang ketat dan melakukan pengujian keseimbangan listrik pada batch produksi untuk mendukung skenario penerapan yang menuntut ini.
| Technology | Rentang Frekuensi | Sensitivitas Crosstalk | Persyaratan Kabel |
|---|---|---|---|
| POT / ISDN | Hingga 4kHz | Rendah | Nada putaran standar |
| ADSL2 | Hingga 2,2MHz | Sedang | Pitch twist terkontrol per pasang |
| VDSL2 (divektorkan) | Hingga 17/35MHz | Tinggi | Pengujian keseimbangan toleransi nada yang ketat |
| G.fast | Hingga 106/212MHz | Sangat Tinggi | Konstruksi premium, pengelompokan pengikat stabil |
Perencanaan Ruang Saluran dan Diameter Kabel: Kendala yang Sering Diabaikan Hingga Menjadi Masalah
Infrastruktur komunikasi perkotaan dibangun selama beberapa dekade, namun jaringan saluran – saluran yang dilalui kabel – diukur berdasarkan asumsi yang dibuat pada saat konstruksi. Ketika saluran-saluran tersebut terisi, penambahan kapasitas memerlukan pembuatan parit mikro untuk memasang saluran-saluran baru (mengganggu dan mahal di lingkungan perkotaan yang beraspal) atau mengganti kabel-kabel berdiameter besar dengan saluran-saluran alternatif yang berdensitas lebih tinggi. Bagi operator jaringan dan perencana infrastruktur, memahami hubungan diameter luar kabel dengan rasio pengisian saluran adalah alat praktis untuk memaksimalkan kapasitas di masa depan tanpa melakukan rekayasa berlebihan pada pemasangan awal.
Praktik pengisian saluran standar membatasi luas penampang yang ditempati hingga 40–50% dari luas saluran bagian dalam untuk satu kabel, dan secara proporsional lebih kecil bila beberapa kabel berbagi saluran. Margin ini tidak sia-sia — margin ini memperhitungkan gaya tekuk yang diperlukan selama penarikan, ekspansi termal kabel selama masa pakainya, dan jarak bebas yang diperlukan jika kabel harus diganti tanpa menggali seluruh rute. Kabel dengan diameter luar hanya 10% lebih besar dari yang direncanakan dapat mengurangi sisa kapasitas teoritis saluran secara signifikan lebih dari 10%, karena batasannya adalah luas (sebanding dengan diameter kuadrat), bukan dimensi linier.
Peralihan dari kabel berselubung timah berinsulasi kertas (PILS) tradisional ke kabel berinsulasi PE modern dengan inti terisi telah mengurangi diameter kabel secara signifikan untuk jumlah pasangan yang setara. Pengurangan diameter lebih lanjut dapat dicapai dengan menggunakan geometri inti yang lebih ketat, ketebalan dinding insulasi yang lebih tipis sesuai dengan standar saat ini, dan konstruksi pita pengikat atau layar yang dioptimalkan. Untuk perencana jaringan yang bekerja dengan infrastruktur saluran terbatas, menentukan kabel dari produsen seperti Anhui Zhishang Cable Technology Co., Ltd. yang menerbitkan data dimensi terperinci dan menawarkan varian konstruksi kompak memungkinkan penghitungan pengisian saluran secara akurat sebelum pengadaan kabel — daripada menemukan ketidaksesuaian selama pemasangan.
