Bagaimana Parameter Listrik Kabel Fieldbus Ditentukan oleh Protokol dan Mengapa Tidak Dapat Diganti Secara Bebas

Kabel fieldbus bukanlah kabel sinyal umum dengan label fieldbus — setiap protokol fieldbus utama menentukan spesifikasi kelistrikan yang tepat untuk kabel lapisan fisiknya, dan impedansi karakteristik kabel, kapasitansi per satuan panjang, dan redaman pada frekuensi sinyal merupakan parameter penahan beban dalam model transmisi protokol. Mengganti kabel yang tidak memenuhi parameter ini akan mengubah perilaku pantulan sinyal, panjang segmen jaringan maksimum, dan dalam beberapa protokol jumlah perangkat terhubung yang diizinkan — sering kali tanpa kesalahan yang terlihat jelas, namun dengan margin kebisingan yang menurun yang bermanifestasi sebagai kesalahan komunikasi terputus-putus dalam kondisi gangguan listrik.

PROFIBUS DP, fieldbus yang paling banyak digunakan dalam otomatisasi proses dan pabrik, mendefinisikan kabel lapisan fisiknya dalam IEC 61158-2 dan spesifikasi PROFIBUS PA. Kabel standar (Tipe A) ditentukan pada impedansi karakteristik 135–165 Ω pada frekuensi di atas 100 kHz, kapasitansi di bawah 30 pF/m, resistansi loop di bawah 110 Ω/km, dan redaman di bawah 3 dB/100 m pada 100 kHz. Parameter ini saling bergantung: kabel dengan impedansi yang benar tetapi kapasitansi yang berlebihan akan menghentikan pantulan dengan benar pada sambungan node tetapi akan menyebabkan degradasi sinyal yang berlebihan pada segmen yang panjang, sehingga mengurangi panjang segmen maksimum efektif di bawah 1.200 m yang ditentukan dalam standar. Kabel dengan kapasitansi yang benar namun impedansinya rendah akan menyebabkan pantulan pada setiap sambungan stub pasif yang menimpa sinyal data, sehingga meningkatkan laju kesalahan khususnya pada laju baud maksimum 12 Mbps.

Alasan mengapa impedansi karakteristik ditentukan secara tepat untuk kabel fieldbus berkaitan dengan sambungan rintisan. Di segmen PROFIBUS atau PerangkatNet, perangkat dihubungkan melalui stub pendek yang bercabang dari utama kabel bus . Pada setiap titik sambungan rintisan, kabel bus melihat diskontinuitas impedansi paralel. Jika impedansi kabel bus sesuai spesifikasi, diskontinuitas yang dihasilkan oleh stub kecil dan amplitudo sinyal yang dipantulkan berada di bawah ambang batas kebisingan penerima. Jika impedansi kabel bus 20% di bawah spesifikasi — yang dapat terjadi ketika kabel berbiaya rendah yang tidak ditentukan diganti — amplitudo yang dipantulkan pada setiap stub meningkat secara proporsional, dan dengan maksimum 32 perangkat per segmen PROFIBUS, energi pantulan kumulatif dapat menghasilkan kesalahan bit pada 12 Mbps yang tidak muncul pada 1,5 Mbps, menyebabkan masalah keandalan komunikasi yang bergantung pada baud-rate yang sangat sulit didiagnosis tanpa penganalisis bus dan peralatan pengukuran impedansi.

Spesifikasi Kabel Lapisan Fisik di Seluruh Protokol Fieldbus Utama

Setiap protokol fieldbus utama memiliki spesifikasi lapisan fisik berbeda yang menentukan konstruksi kabel yang diperlukan untuk instalasi yang sesuai. Penggunaan jenis kabel yang salah — bahkan yang terlihat mirip secara visual — akan menghasilkan instalasi yang tidak sesuai yang mungkin lolos uji coba awal pada panjang segmen yang pendek namun gagal pada jangkauan jaringan maksimum yang ditentukan atau dalam kondisi kebisingan terburuk.

Batasan panjang segmen yang tercantum di atas bukanlah batas panjang kabel saja — batas tersebut mewakili total panjang jalur listrik maksimum di mana semua pantulan sinyal, anggaran penundaan propagasi, dan batas atenuasi dapat dipenuhi secara bersamaan. Untuk protokol dengan panjang segmen yang bergantung pada baud rate (PROFIBUS DP, CANopen), batas pada baud rate tinggi ditentukan oleh penundaan propagasi — waktu propagasi sinyal bolak-balik dari satu ujung segmen ke ujung lainnya harus kurang dari periode bit protokol. Pada PROFIBUS DP 12 Mbps, satu periode bit kira-kira 83 ns, dan propagasi sinyal dalam kabel dengan kecepatan propagasi (VOP) 66% kecepatan cahaya mencakup sekitar 8 meter per nanodetik — menyisakan margin yang sangat kecil untuk segmen yang panjang. Pada baud rate yang lebih rendah, periode bit cukup panjang sehingga penundaan propagasi tidak lagi menjadi faktor pembatas, dan redaman menjadi parameter pembatas panjang segmen.

Peran Kecepatan Propagasi dalam Waktu Jaringan Fieldbus dan Bagaimana Konstruksi Kabel Mempengaruhinya

Kecepatan propagasi (VOP) — kecepatan perjalanan sinyal melalui kabel yang dinyatakan sebagai persentase kecepatan cahaya dalam ruang hampa — merupakan parameter mendasar untuk protokol fieldbus berkecepatan tinggi di mana penundaan propagasi menentukan panjang segmen maksimum. VOP ditentukan seluruhnya oleh konstanta dielektrik bahan insulasi: VOP = 1/√εr × 100%, dengan εr adalah konstanta dielektrik relatif insulasi. Kabel dengan insulasi polietilen (εr ≈ 2.3) memiliki VOP sekitar 66%; kabel dengan insulasi PVC (εr ≈ 3,5–4,5) memiliki VOP sekitar 47–53%. Untuk protokol dengan anggaran penundaan propagasi 500 ns, panjang kabel maksimum dengan insulasi PE adalah 500 ns × 0,66 × 3×10⁸ m/s = sekitar 99 meter; kabel yang sama dengan isolasi PVC hanya memungkinkan 71 meter — pengurangan 28% pada panjang segmen maksimum hanya dari pilihan bahan isolasi.

Hubungan ini menjelaskan mengapa spesifikasi kabel fieldbus untuk protokol kecepatan tinggi secara konsisten memerlukan isolasi polietilen atau PE berbusa daripada PVC, dan mengapa mengganti kabel pasangan terpilin berinsulasi PVC yang tampaknya memenuhi spesifikasi impedansi masih akan menghasilkan pemasangan yang tidak sesuai pada panjang segmen maksimum. Kecepatan rambat juga mempengaruhi impedansi karakteristik kabel: karena Z₀ = √(L/C) dengan L adalah induktansi per satuan panjang dan C adalah kapasitansi per satuan panjang, dan karena εr yang lebih tinggi meningkatkan C dan membiarkan L mendekati konstan, konstanta dielektrik isolasi yang lebih tinggi menghasilkan impedansi karakteristik yang lebih rendah serta VOP yang lebih rendah. Kabel yang ditujukan untuk spesifikasi 120 Ω (DeviceNet) dengan insulasi PE tidak dapat digantikan oleh kabel dengan dimensi fisik yang sama tetapi insulasi PVC tanpa impedansi yang berada di bawah spesifikasi — semakin menggambarkan mengapa bahan insulasi dan impedansi merupakan spesifikasi yang tidak dapat dipisahkan untuk kabel fieldbus.

Untuk jaringan fieldbus industri di mana segmen yang berbeda dapat menggunakan kabel dari pabrikan yang berbeda (situasi umum dalam instalasi retrofit), ketidakkonsistenan VOP antar segmen kabel menciptakan anomali waktu. Dua segmen dengan spesifikasi nominal yang identik dari pabrikan berbeda dengan nilai VOP masing-masing 66% dan 60% menimbulkan perbedaan penundaan propagasi sebesar 10% yang bermanifestasi sebagai jitter waktu antar-segmen. Dalam protokol yang sensitif terhadap waktu seperti EtherCAT dan PROFINET IRT (isochronous real time), yang menyinkronkan jam terdistribusi di seluruh jaringan hingga akurasi mikrodetik, variasi VOP antar segmen kabel berkontribusi pada offset waktu sistematis yang harus dikompensasi oleh master jaringan selama commissioning. Protokol yang memerlukan akurasi waktu siklus sub-mikrodetik di 20 segmen atau lebih tidak dapat mentolerir variasi VOP yang tinggi tanpa mekanisme kompensasi jam di master jaringan.

Kabel DeviceNet: Mengapa Integrasi Daya dan Sinyal dalam Kabel Bus Tunggal Menciptakan Tantangan Spesifikasi Unik

DeviceNet memiliki ciri khas di antara protokol fieldbus industri besar dalam mengintegrasikan daya perangkat 24V DC dan sinyal data berbasis CAN dalam satu kabel. Kabel tebal (kabel utama standar) berisi lima konduktor: pasangan sinyal diferensial CAN_H dan CAN_L (biasanya 18 AWG), pasangan catu daya (biasanya 15 AWG untuk kabel tebal), dan kabel pembuangan. Arsitektur multi-fungsi ini menyederhanakan instalasi dengan menghilangkan kabel daya terpisah ke perangkat lapangan namun menciptakan tantangan spesifikasi yang tidak ada untuk kabel fieldbus yang hanya sinyal.

Konduktor daya pada kabel DeviceNet membawa arus beban DC yang dapat mencapai 8A pada kabel utama, menghasilkan panas I²R yang meningkatkan suhu pasangan sinyal yang berbagi penampang kabel. Pada konduktor tembaga 8A hingga 15 AWG, resistansi DC pada kabel utama sepanjang 100 meter menghasilkan sekitar 2,5 W panas per konduktor — cukup untuk menaikkan suhu interior kabel beberapa derajat di atas suhu sekitar dalam instalasi baki kabel dengan pembuangan panas terbatas. Kenaikan suhu ini mempengaruhi impedansi karakteristik pasangan sinyal melalui ekspansi termal insulasi, meningkatkan kehilangan dielektrik insulasi, dan mempercepat penuaan senyawa jaket. Spesifikasi DeviceNet membatasi arus maksimum pada kabel utama tidak hanya berdasarkan pada peringkat konduktor daya secara terpisah namun berdasarkan efek termal gabungan pada kinerja pasangan sinyal — sebuah pertimbangan yang tidak ada pada kabel hanya sinyal jika tidak ada konduktor daya yang menghasilkan panas.

Penurunan tegangan pada konduktor daya merupakan kendala kedua yang membatasi panjang segmen DeviceNet secara independen dari batas transmisi sinyal. Perangkat DeviceNet memerlukan tegangan suplai dalam rentang yang ditentukan (11–25V) di terminal perangkat; pasokan 24V yang disediakan pada keran listrik tidak boleh turun di bawah 11V pada perangkat yang paling jauh. Untuk arus utama sebesar 6A pada kabel utama setebal 100 meter (15 AWG, resistansi loop sekitar 0,22 Ω/m), penurunan tegangan adalah 6A × 0,22 Ω/m × 100m × 2 (pasokan dan pengembalian) = 26,4 V — jauh melebihi tegangan suplai yang tersedia. Dalam praktiknya, keran daya yang ditempatkan pada interval sepanjang segmen saluran utama, dikombinasikan dengan perhitungan yang cermat mengenai penarikan arus perangkat maksimum per bagian segmen, diperlukan untuk menjaga tegangan pada semua penurunan perangkat sesuai spesifikasi. Pemasok kabel Fieldbus yang menyediakan kabel DeviceNet harus menyediakan tidak hanya parameter sinyal (impedansi, kapasitansi) tetapi juga resistansi konduktor daya per satuan panjang dan kurva penurunan suhu untuk sinyal dan konduktor daya pada suhu sekitar yang tinggi.

Pengardean Pelindung pada Instalasi Kabel Fieldbus dan Mengapa Pengardean yang Salah Menyebabkan Lebih Banyak Masalah Daripada Tanpa Pelindung

Pelindung kabel Fieldbus adalah salah satu komponen yang paling sering salah diterapkan dalam instalasi otomasi industri. Tujuan dari pelindung ini adalah untuk menyediakan jalur impedansi rendah untuk arus interferensi mode umum, mencegahnya memasuki pasangan sinyal sebagai derau diferensial. Untuk mencapai hal ini, perisai harus dibumikan sedemikian rupa sehingga menyediakan jalur ini sekaligus mencegah perbedaan potensial bumi antara titik-titik pembumian agar tidak menggerakkan arus melalui perisai — arus yang menimpa sinyal sebagai gangguan mode umum dan menurunkan keandalan komunikasi. Ketegangan antara kedua persyaratan ini — mengardekan pelindung untuk mengalihkan kebisingan, namun menghindari loop arde yang menimbulkan kebisingan — diselesaikan secara berbeda tergantung pada protokol dan lingkungan kebisingan tertentu.

Untuk PROFIBUS DP, rekomendasi standarnya adalah pembumian satu titik pada pelindung kabel di ujung panel kontrol setiap segmen, dengan pelindung ujung medan dibiarkan mengambang atau dihubungkan melalui kapasitor pembumian impedansi tinggi. Pengaturan ini mencegah arus loop tanah 50 Hz mengalir melalui pelindung — yang merupakan sumber kebisingan frekuensi rendah yang dominan di sebagian besar pabrik manufaktur — sambil tetap memberikan perlindungan EMI frekuensi tinggi karena sambungan bumi kapasitif di ujung lapangan menghasilkan impedansi rendah pada frekuensi di atas rentang frekuensi loop tanah. Dalam praktiknya, banyak instalasi yang menghubungkan pelindung pada kedua ujungnya, yang berfungsi dengan benar jika semua peralatan di segmen tersebut memiliki potensi ground yang sama. Pada pembangkit listrik besar dimana potensial jaringan grounding antara ruang kontrol dan kotak persimpangan medan jauh mungkin berbeda sebesar 1–5V pada 50 Hz, grounding kedua ujung menggerakkan arus 50 Hz yang signifikan melalui pelindung, dan medan magnet dari arus ini menginduksi gangguan diferensial pada pasangan sinyal — persis seperti interferensi yang ingin dicegah oleh pelindung tersebut.

Untuk PROFIBUS PA dan Foundation Fieldbus H1, yang dirancang untuk pengoperasian di area berbahaya (Zona 1 dan Zona 0) berdasarkan peraturan ATEX dan IECEx, grounding pelindung harus memenuhi persyaratan keselamatan EMC dan intrinsik secara bersamaan. Dalam instalasi yang aman secara intrinsik, pelindung harus dibumikan pada satu titik saja — area aman — dan pelindung ujung medan harus diisolasi dari tanah setidaknya sebesar 1 MΩ untuk mencegah pelindung menyediakan jalur gangguan tanah yang dapat melebihi batas energi penghalang aman secara intrinsik. Kendala mendasar ini tidak dapat dinegosiasikan berdasarkan peraturan IS; pengardean pelindung kedua ujung pada segmen PROFIBUS PA di area berbahaya membatalkan sertifikasi keselamatan intrinsik instalasi terlepas dari apakah pengardean pelindung menimbulkan masalah EMC fungsional.

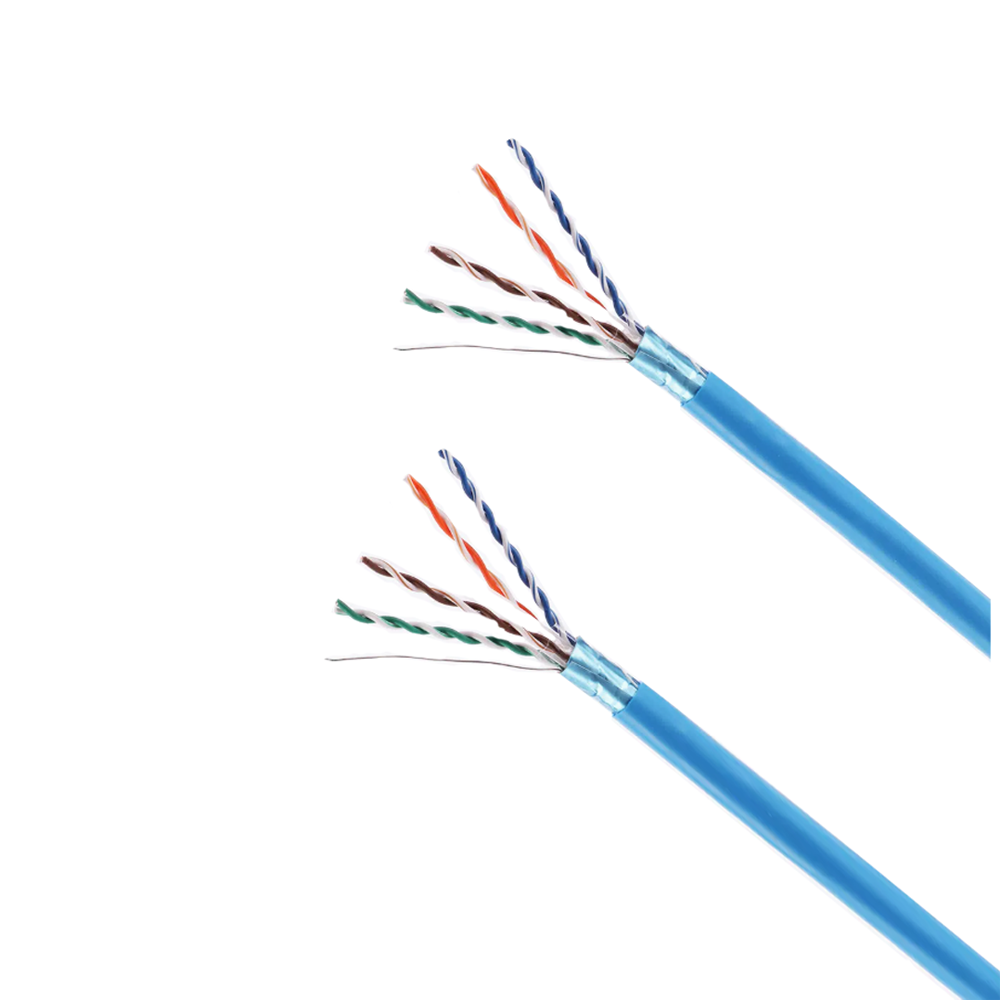

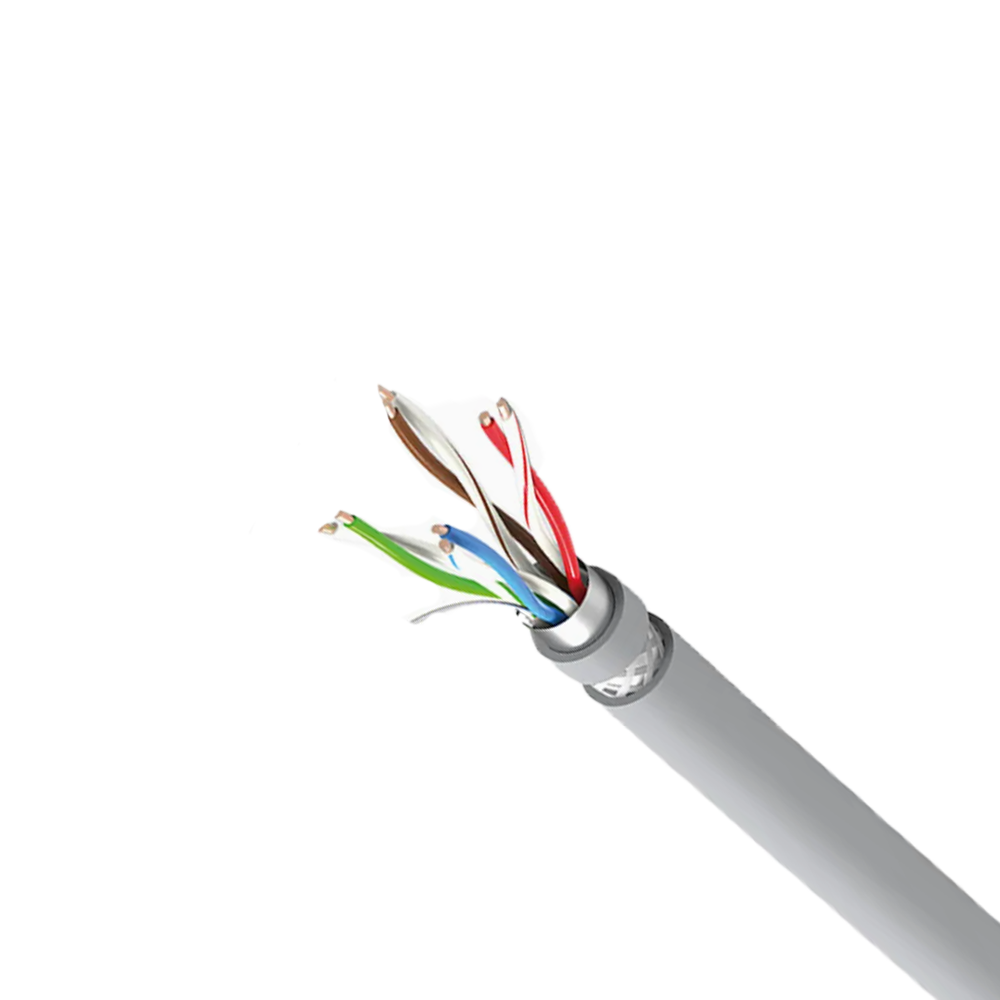

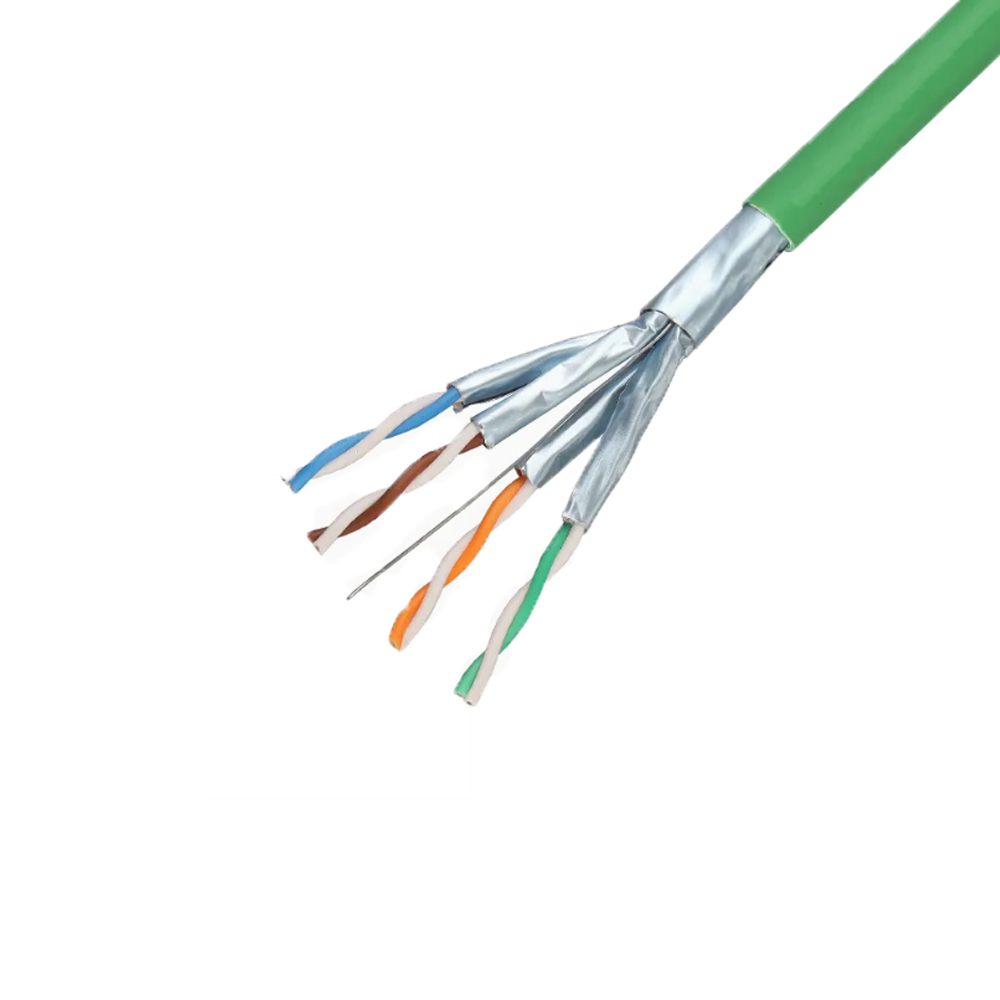

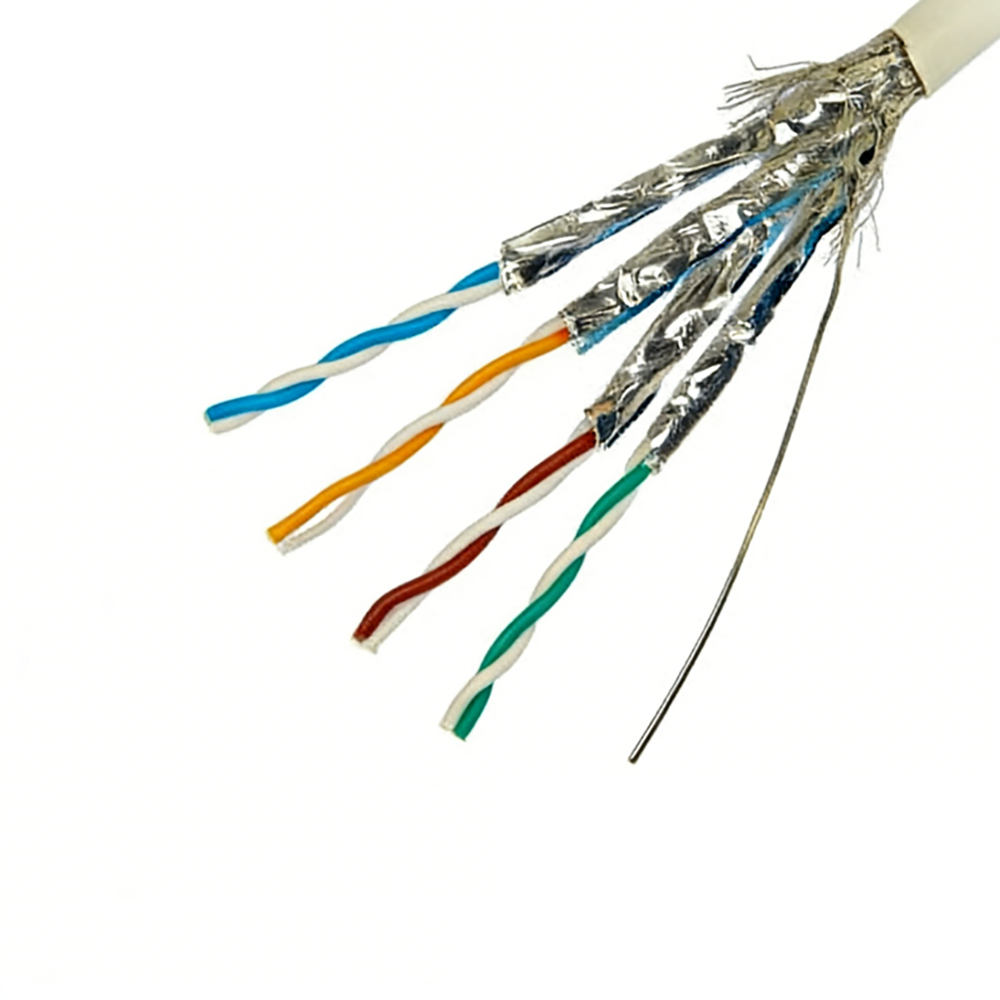

Protokol fieldbus Ethernet industri (EtherCAT, PROFINET) yang menggunakan kabel Cat5e atau Cat6 memiliki persyaratan pelindungnya sendiri. Praktik pemasangan kabel terstruktur standar menetapkan terminasi pelindung 360° di kedua ujungnya menggunakan konektor RJ45 berperingkat EMC atau konektor melingkar M12 di lingkungan industri. Karena Ethernet menggunakan antarmuka berpasangan transformator yang secara inheren menolak interferensi mode umum pada penerima, filosofi grounding pelindung untuk Ethernet Industri kurang penting dibandingkan fieldbus berbasis RS-485 — namun kualitas mekanis terminasi pelindung pada konektor tetap penting, karena sambungan pelindung impedansi tinggi (kabel pembuangan pigtail) memungkinkan jalur balik arus pelindung berkembang pada frekuensi tinggi yang menurunkan kinerja EMC kabel di atas 100 MHz.

Resistor Pemutusan Kabel Fieldbus: Mengapa Diperlukan dan Bagaimana Nilai yang Salah Menyebabkan Ketidakstabilan Jaringan

Resistor terminasi bus adalah komponen wajib dari setiap instalasi fieldbus berbasis RS-485 — termasuk PROFIBUS DP, CANopen, dan DeviceNet — namun resistor tersebut merupakan salah satu elemen yang paling sering diterapkan atau dihilangkan secara salah dalam kasus pemecahan masalah jaringan fieldbus. Fungsinya adalah untuk menyerap energi sinyal yang mencapai ujung kabel bus dan mencegah pantulan sinyal merambat kembali ke sumber sinyal. Memahami fisika terminasi menjelaskan mengapa nilai resistor yang salah — atau beberapa resistor yang diterapkan di lokasi non-titik akhir — dapat merusak integritas sinyal bus.

Ketika sinyal merambat sepanjang saluran transmisi dan mencapai diskontinuitas impedansi, gelombang pantulan dihasilkan dengan amplitudo sebanding dengan koefisien refleksi Γ = (Z_load − Z₀) / (Z_load Z₀). Pada terminasi rangkaian terbuka (Z_load → ∞), Γ = 1 dan gelombang pantulan mempunyai polaritas dan amplitudo penuh yang sama dengan gelombang datang. Pada terminasi hubung singkat, Γ = −1 dan gelombang pantulan mempunyai amplitudo yang sama tetapi polaritasnya berlawanan. Resistor terminasi yang sama dengan impedansi karakteristik kabel (Z_load = Z₀) menghasilkan Γ = 0 — tidak ada refleksi. Untuk PROFIBUS DP dengan Z₀ = 150 Ω, resistor terminasi ditetapkan sebagai 150 Ω. Untuk DeviceNet dengan Z₀ = 120 Ω, resistor terminasi adalah 120 Ω. Untuk CANopen (juga lapisan fisik ISO 11898), terminasi adalah 120 Ω di setiap ujung bus utama.

Konsekuensi dari nilai terminasi yang salah bersifat spesifik pada tingkat sinyal. Resistor terminasi 20% di bawah spesifikasi (120 Ω bukannya 150 Ω pada PROFIBUS) menciptakan koefisien refleksi Γ = (120−150)/(120 150) = −0.11, menghasilkan gelombang pantulan pada 11% amplitudo datang yang menimpa sinyal di semua node antara terminator dan sumber sinyal. Untuk sinyal PROFIBUS DP dengan amplitudo diferensial 5V, refleksi 11% menambahkan gangguan 0,55V yang tiba di setiap node satu waktu tunda bolak-balik setelah tepi sinyal asli. Pada 12 Mbps, penundaan ini berada dalam periode bit untuk segmen yang panjang, menyebabkan gangguan tepi yang dipantulkan terjadi selama jendela pengambilan sampel pada penerima hilir dan meningkatkan tingkat kesalahan bit. Menghilangkan penghentian seluruhnya (rangkaian terbuka) menghasilkan pantulan amplitudo penuh yang bisa cukup besar sehingga melanggar ambang batas logika penerima hilir, menyebabkan kegagalan komunikasi total pada baud rate tinggi bahkan pada segmen pendek.

Aturan yang sering disalahpahami adalah bahwa resistor terminasi harus dipasang hanya pada dua titik ujung fisik kabel bus utama — tidak pernah pada titik perantara, sambungan pacu, atau titik persimpangan T. Memasang resistor terminasi pada pacu perantara akan menimbulkan impedansi paralel ke ground pada titik tersebut, mengurangi impedansi bus efektif dan menghasilkan refleksi pada setiap transisi sinyal, berapa pun nilai resistornya. Repeater PROFIBUS, yang meregenerasi sinyal dan membentuk segmen bus baru, harus diperlakukan sebagai titik akhir segmen dalam hal terminasi — masing-masing sisi repeater adalah segmen terpisah dengan pasangan resistor terminasinya sendiri di titik akhir segmen.

Peringkat Lingkungan dan Mekanik untuk Kabel Fieldbus di Instalasi Industri Keras

Kabel fieldbus standar yang dirancang untuk perkabelan panel dan lingkungan industri ringan tidak cocok untuk pemasangan di lingkungan pabrik proses yang keras tanpa verifikasi peringkat lingkungan yang eksplisit. Kilang minyak, pabrik kimia, fasilitas pengolahan makanan, gardu induk luar ruangan, dan mesin dengan getaran tinggi atau pergerakan kabel yang terus menerus menimbulkan tekanan mekanis dan kimia yang tidak dapat ditahan oleh jaket kabel fieldbus standar dan bahan insulasi selama masa pakai 15-25 tahun yang diharapkan dari infrastruktur pengendalian proses. Memilih kabel fieldbus dengan peringkat lingkungan yang sesuai untuk kondisi pemasangan sama pentingnya dengan memilih spesifikasi kelistrikan yang benar.

Persyaratan Ketahanan Bahan Kimia

Lingkungan pabrik proses membuat kabel fieldbus terpapar hidrokarbon (minyak, bahan bakar, pelarut aromatik), bahan pembersih basa, asam, dan uap — yang masing-masing dapat mendegradasi bahan selubung tertentu dengan laju berbeda. Jaket PVC standar memiliki ketahanan yang baik terhadap hidrokarbon alifatik (minyak mineral, solar) tetapi membengkak secara signifikan dalam pelarut aromatik (toluena, xilena) dan diserang oleh asam pekat dan basa. Jaket poliuretan (PUR) memberikan ketahanan yang sangat baik terhadap oli dan bahan bakar, ketahanan abrasi yang luar biasa, dan fleksibilitas suhu rendah yang baik — menjadikannya bahan jaket pilihan untuk kabel fieldbus di peralatan mesin dan lingkungan teknik mesin yang terdapat cairan pemotongan, oli hidrolik, dan cairan pendingin. Namun, PUR rentan terhadap hidrolisis di lingkungan dengan kelembapan dan suhu tinggi; kabel fieldbus berjaket PUR yang dipasang di area pemrosesan makanan yang dibersihkan dengan uap dapat terdegradasi melalui pemotongan rantai hidrolitik pada ikatan uretan, menyebabkan jaket tersebut retak setelah 3–5 tahun. Untuk lingkungan yang bersih dengan uap, senyawa pelapis berbahan dasar PE atau polipropilen berikatan silang dengan ketahanan hidrolisis yang terbukti lebih sesuai meskipun ketahanan abrasinya lebih rendah dibandingkan dengan PUR.

Daya Tahan Mekanik dalam Aplikasi Kabel Bergerak

Kabel Fieldbus yang dipasang di lengan robot, rantai penarik, atau mesin lain yang terus bergerak harus menjaga parameter kelistrikannya — khususnya impedansi karakteristik dan keseimbangan kapasitansi pasangan sinyal — sepanjang masa pakai mekanis kabel. Perubahan impedansi yang disebabkan oleh migrasi konduktor (pergeseran posisi inti di dalam jaket akibat pembengkokan berulang) mengubah kondisi terminasi bus dan dapat menyebabkan jaringan yang sebelumnya patuh mengembangkan kesalahan refleksi dan komunikasi setelah layanan diperpanjang. Kabel Fieldbus yang ditentukan untuk aplikasi pelenturan kontinu menggunakan konduktor beruntai halus Kelas 6, elastomer termoplastik (TPE) atau jaket PUR, dan geometri terdampar dengan pengisi sentral yang mencegah migrasi inti. Radius tekukan minimum untuk aplikasi pelenturan kontinu biasanya adalah 7,5–10× diameter luar kabel, dibandingkan dengan 4× untuk pemasangan tetap — melebihi radius tekukan pemasangan tetap pada rantai tarik akan menyebabkan jaket terbelah dan inti berpindah posisi dalam 1–3 juta siklus fleksibel, jauh di bawah 10 juta siklus yang diharapkan untuk aplikasi rantai tarik industri.

Perlindungan Masuknya Air dan Pemasangan di Luar Ruangan

Kabel fieldbus yang dipasang di luar ruangan atau di lingkungan industri yang basah harus memiliki tingkat paparan terhadap perendaman air melebihi tingkat IP67 atau IP68 dari peralatan yang terhubung. Selubung luar kabel harus menjaga integritasnya ketika terkena radiasi UV, hujan, perubahan suhu dari –40°C hingga 90°C, dan konsentrasi ozon meningkat di atas latar belakang di lokasi dekat peralatan pelepasan listrik. Jaket polietilen hitam yang distabilkan UV dengan kandungan penstabil UV tertentu (biasanya HALS pada 0,2–0,5% berat dikombinasikan dengan karbon hitam pada 2–3%) memberikan stabilitas luar ruangan yang memadai untuk masa pakai 20 tahun. Titik pemasangan yang penting adalah ketahanan kabel terhadap sinar UV luar ruangan bergantung pada integritas jaket — setiap kerusakan permukaan akibat abrasi, serangan hewan pengerat, atau tekanan pemasangan yang mengekspos isolasi di bawahnya akan merusak perlindungan UV di lokasi tersebut dan memulai fotodegradasi dengan cepat. Kabel fieldbus luar ruangan dalam instalasi dengan risiko kerusakan mekanis harus dilengkapi lapisan luar pelindung pita baja atau pelindung baja bergelombang di bawah selubung untuk mencegah kerusakan selubung akibat kontak.
