Kategori Tahan Api dan Arti Sebenarnya Klasifikasi dalam Praktek

Kabel kontrol tahan api Ini bukan merupakan kategori produk tunggal — mereka mencakup sistem klasifikasi berjenjang yang ditentukan oleh IEC 60332 dan setaranya di Tiongkok GB/T 18380, setiap tingkat mencerminkan tingkat kinerja pengendalian api yang sangat berbeda. Tingkatan yang paling umum ditentukan adalah IEC 60332-1 (uji nyala api vertikal kabel tunggal), IEC 60332-3 (uji perambatan nyala api vertikal kabel yang dibundel), dan kategori IEC 60332-3-22 hingga 60332-3-25 yang lebih menuntut, yang berbeda dalam total volume bahan kabel yang dibakar selama pengujian. Memahami perbedaan ini penting karena kabel yang lolos uji kabel tunggal masih memungkinkan api merambat ketika dipasang di baki kabel padat bersama lusinan kabel lainnya — kondisi yang persis seperti yang ditemukan di ruang kendali industri, gedung switchgear, dan jalur kabel pabrik proses.

Uji bundel IEC 60332-3 mensimulasikan kepadatan pemasangan sebenarnya dengan membakar tangga kabel vertikal sepanjang 3,5 meter dengan total volume non-logam yang ditentukan per meter baki. Kategori A (yang paling ketat) mengizinkan volume kabel non-logam hingga 7 liter per meter baki, sedangkan Kategori C mengizinkan hingga 1,5 liter per meter — semakin rendah volume yang diizinkan, semakin mudah untuk dilewati, karena bahan yang mudah terbakar lebih sedikit untuk menopang nyala api. Menentukan kabel Kategori C untuk baki kabel padat penduduk di mana kepadatan pemasangan sebenarnya sesuai dengan kondisi Kategori A adalah kesalahan perhitungan yang umum dan berbahaya. Insinyur yang memilih kabel kontrol tahan api untuk instalasi baki harus menghitung volume aktual non-logam per meter dari isi kabel yang dimaksudkan dan mencocokkannya dengan kategori pengujian yang sesuai, tidak hanya menentukan "tahan api" sebagai persyaratan umum.

Selain perambatan api, varian LSZH (Low Smoke Zero Halogen) dan LSHF (Low Smoke Halogen Free) memperkenalkan dimensi kinerja tambahan yang semakin dibutuhkan di fasilitas tertutup. Kabel standar tahan api berinsulasi PVC mengeluarkan gas hidrogen klorida dan asap hitam pekat saat terbakar — HCl bersifat korosif terhadap peralatan elektronik dan beracun bagi personel, dan asap tebal menghambat evakuasi. Formulasi LSZH menghilangkan penghambat api berbasis halogen dan mendukung sistem berbasis mineral (biasanya aluminium trihidrat atau magnesium hidroksida), yang melepaskan uap air daripada gas asam pada pembakaran. Zhishang Cable memproduksi varian berbahan dasar PVC dan LSZH kabel kontrol tahan api s, dengan pemilihan material yang disesuaikan dengan persyaratan lingkungan dan peraturan spesifik dari setiap proyek.

Bagaimana Aditif Tahan Api Mempengaruhi Sifat Kabel Listrik dan Mekanik

Mencapai penghambatan api pada insulasi kabel dan senyawa selubung bukanlah hal yang netral secara kimia — bahan tambahan yang menekan pembakaran berinteraksi dengan matriks polimer dengan cara yang mempengaruhi sifat dielektrik, fleksibilitas, dan perilaku penuaan jangka panjang. Pertukaran ini sangat signifikan dalam aplikasi kabel kontrol, di mana ketahanan insulasi, kapasitansi antar konduktor, dan integritas sinyal pada konfigurasi multi-inti merupakan persyaratan fungsional yang tidak dapat dikompromikan hanya untuk mencapai kinerja kebakaran saja.

Dalam senyawa tahan api terhalogenasi (berbasis PVC), antimon trioksida biasanya digunakan sebagai sinergis tahan api bersama dengan klorin yang sudah ada dalam PVC. Meskipun efektif dalam menekan penyalaan, pembebanan antimon trioksida yang tinggi meningkatkan permitivitas isolasi dan mengurangi resistivitas volume, yang dapat meningkatkan kopling kapasitif antara konduktor yang berdekatan dalam kabel kontrol multi-inti. Untuk rangkaian kontrol yang membawa sinyal analog tingkat rendah atau komunikasi serial berkecepatan tinggi, peningkatan kapasitansi per satuan panjang ini meningkatkan redaman sinyal dan membatasi panjang kabel yang dapat digunakan. Menentukan ketebalan dinding insulasi dan formulasi senyawa dengan mempertimbangkan frekuensi sinyal aktual — bukan hanya kelas api — diperlukan untuk menghindari hasil ini.

Senyawa LSZH berdasarkan sistem pengisi mineral menghadirkan serangkaian trade-off yang berbeda. Aluminium trihidrat (ATH) harus dimuat pada konsentrasi yang sangat tinggi (biasanya 50–65% berat senyawa polimer) untuk mencapai ketahanan api yang berarti melalui dekomposisi endotermiknya. Pada tingkat pembebanan ini, senyawa menjadi lebih kaku dan lebih rapuh dibandingkan polimer tidak terisi, sehingga mengurangi fleksibilitas dan kinerja suhu dingin. Produsen mengatasi hal ini melalui polimer dasar elastomer (EVA, EBA, atau TPE) dan partikel pengisi yang diolah di permukaan yang meningkatkan dispersi dan mengurangi penalti kekakuan. Hasilnya adalah senyawa yang dapat mencapai kinerja api IEC 60332-3 dan kepatuhan cold-bend IEC 60811 — namun hanya jika formulasinya dirancang khusus untuk keseimbangan ini dan bukan dirakit dari komponen komoditas. Anhui Zhishang Cable Technology Co., Ltd. memvalidasi kinerja senyawa melalui pengujian nyala dan mekanis daripada mengandalkan sertifikasi pemasok material saja, memastikan bahwa kabel yang telah selesai memenuhi semua parameter yang ditentukan secara bersamaan.

Konfigurasi Pelindung pada Kabel Kontrol Tahan Api dan Implikasi Kinerja EMInya

Kabel kontrol di lingkungan industri beroperasi bersama dengan penggerak frekuensi variabel, peralatan switching arus tinggi, dan kabel daya — semuanya menghasilkan interferensi elektromagnetik yang dapat merusak sinyal kontrol tingkat rendah jika pelindungnya tidak memadai. Pada kabel kontrol tahan api, pelindung harus dirancang tidak hanya untuk kinerja listrik tetapi juga untuk kompatibilitas dengan konstruksi tahan api di sekitarnya: kabel pembuangan pelindung, pita pengikat, dan elemen logam apa pun semuanya berinteraksi dengan perilaku kebakaran kabel secara keseluruhan dan tidak boleh menciptakan penghubung termal atau titik pengapian lokal yang merusak kinerja api terukur kabel.

Dua konstruksi pelindung yang dominan pada kabel kontrol tahan api adalah pelindung foil aluminium-poliester (Al/PET) keseluruhan dengan kawat pembuangan, dan pelindung jalinan tembaga kaleng secara keseluruhan atau individual. Pelindung foil memberikan cakupan optik hampir 100% dan efektif terhadap interferensi frekuensi tinggi yang digabungkan secara kapasitif, namun kekakuan mekanisnya membuatnya rentan terhadap robekan pada sambungan tumpang tindih pelindung selama pelenturan berulang atau penarikan pemasangan. Pelindung yang dikepang memiliki cakupan optik yang lebih rendah (biasanya 85–95%) namun menawarkan ketahanan mekanis yang jauh lebih unggul dan ketahanan pelindung yang lebih rendah, sehingga meningkatkan kinerja terhadap interferensi frekuensi rendah yang digabungkan secara induktif. Untuk kabel yang dipasang pada rute tetap di dalam ruang switchgear atau lemari DCS, konstruksi foil-plus-drain umumnya memadai; untuk kabel yang disalurkan melalui saluran atau mengalami pergerakan selama pemeliharaan, pelindung yang dikepang lebih disukai.

Kabel kontrol multi-inti yang digunakan untuk transmisi sinyal analog (loop 4–20 mA, sirkuit termokopel, sambungan RTD) sering kali memerlukan pelindung pasangan individual selain pelindung keseluruhan. Pelindung pasangan individual mencegah crosstalk antar sirkuit antara pasangan sinyal dalam kabel yang sama — sebuah kekhawatiran yang signifikan ketika sinyal tingkat tinggi (seperti I/O digital 24V) dan sinyal analog tingkat rendah (output termokopel rentang milivolt) berbagi kabel yang sama. Kabel pembuangan untuk masing-masing pelindung harus dihubungkan ke bumi di salah satu ujungnya saja untuk mencegah loop arus pelindung, yang akan menimbulkan kembali kebisingan frekuensi rendah yang ingin diblokir oleh pelindung. Disiplin pembumian ini sama pentingnya dengan material pelindung itu sendiri dan harus ditentukan dengan jelas dalam dokumentasi pemasangan dan terminasi kabel.

Konfigurasi Pelindung Umum dan Aplikasi Khas

• Keseluruhan kawat pembuangan foil Al/PET: Perlindungan EMI frekuensi tinggi yang hemat biaya; cocok untuk kabel sinyal DCS/PLC tetap; rentan terhadap kerusakan foil jika ditekuk berulang kali.

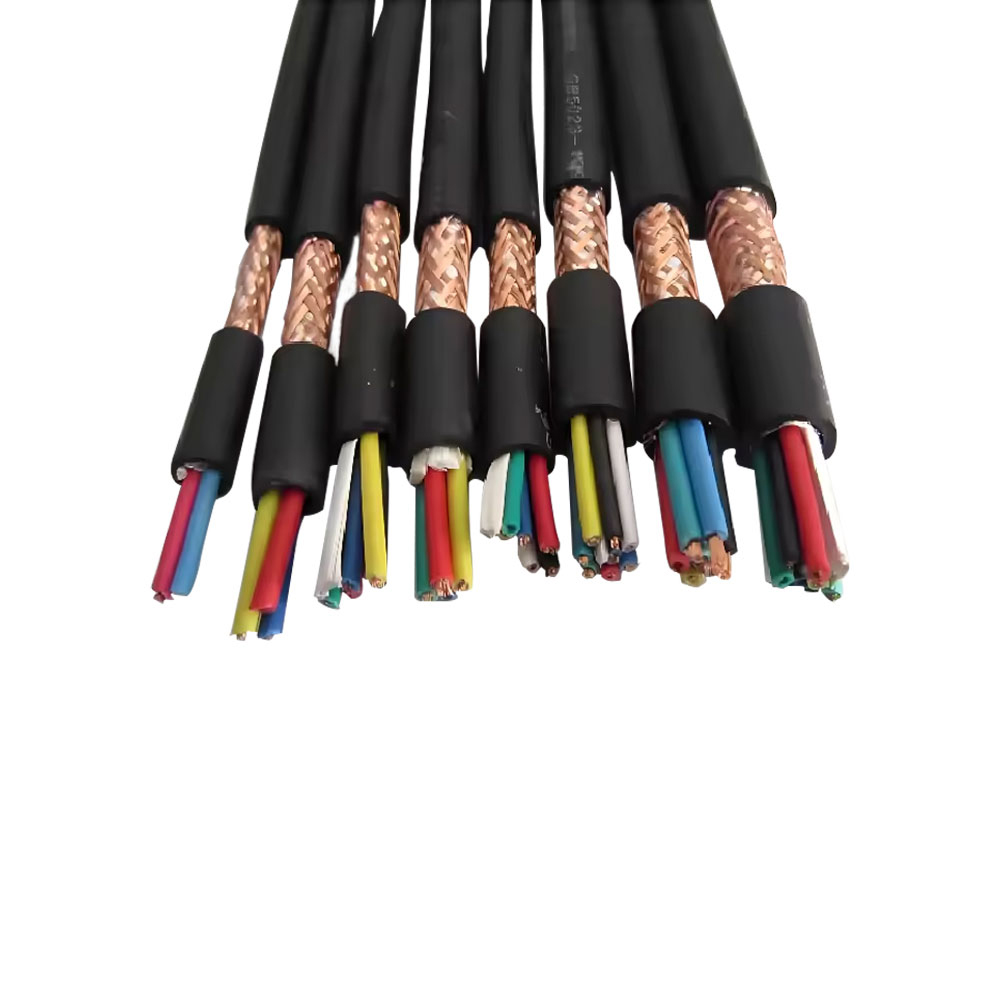

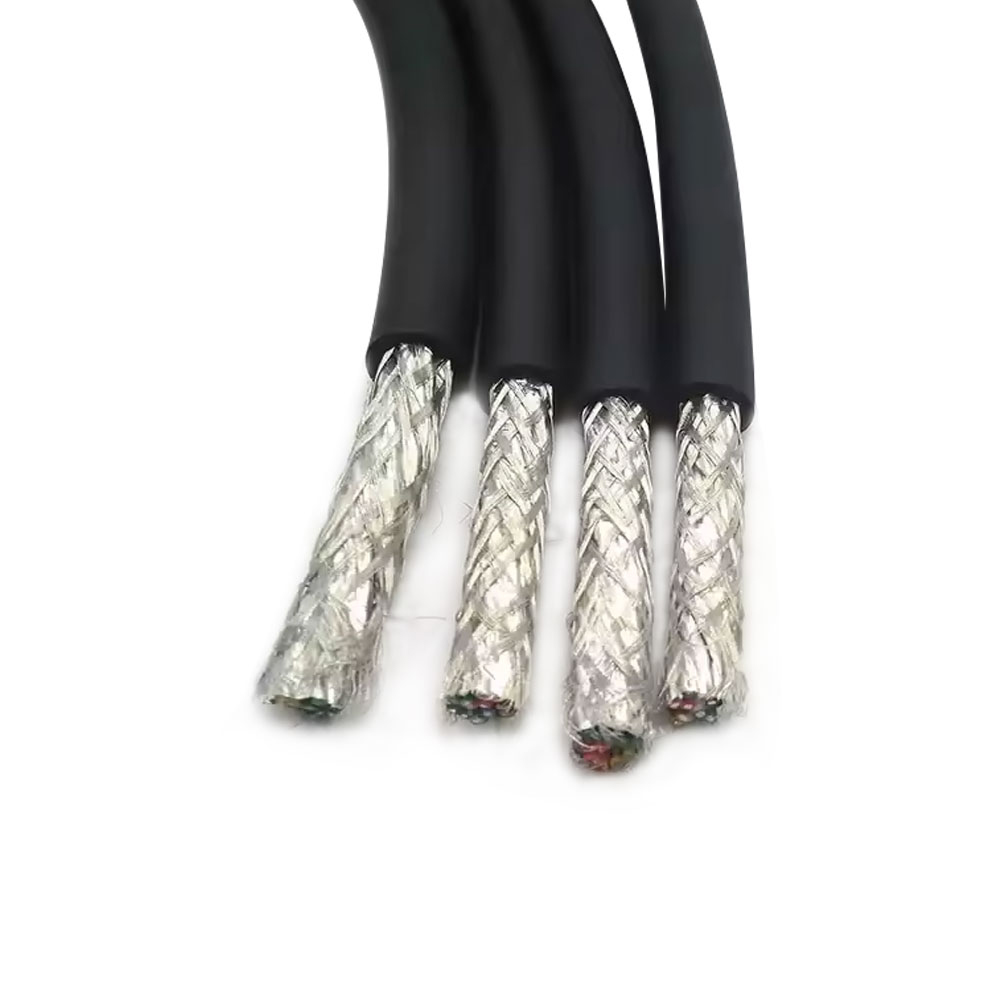

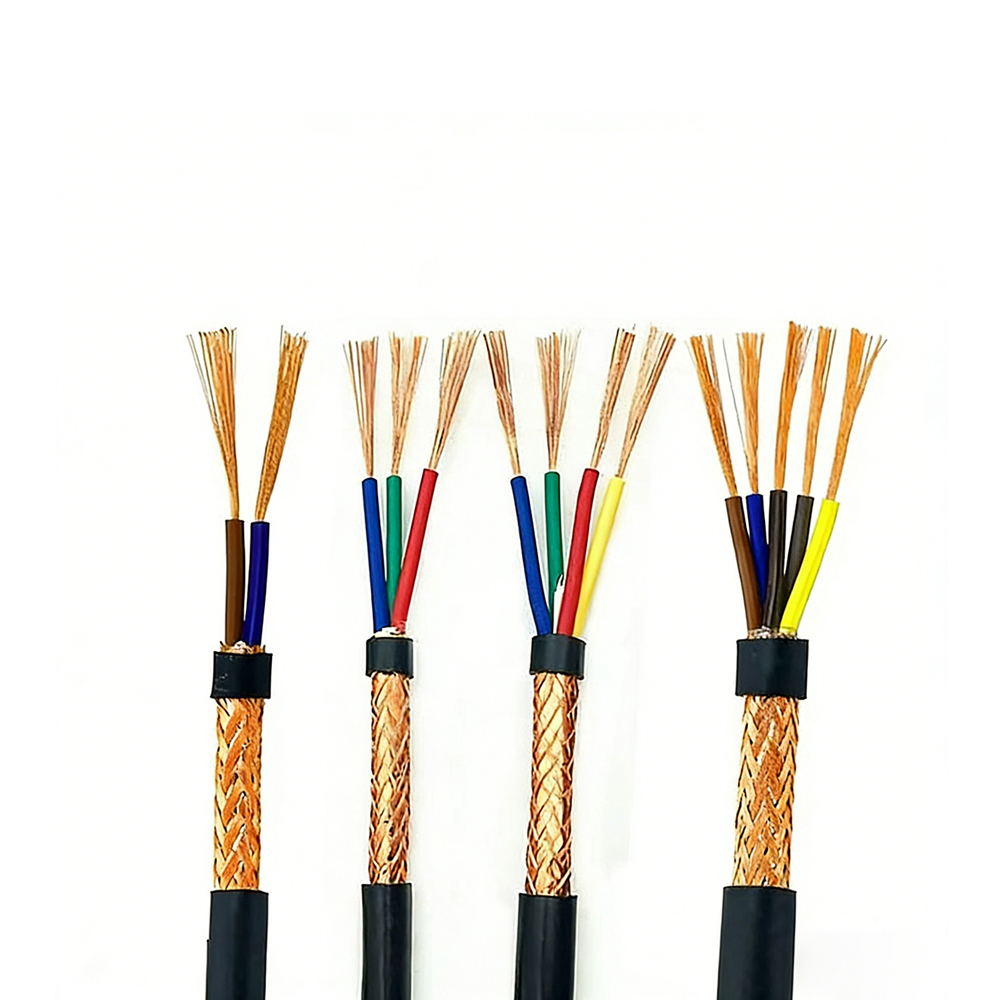

• Jalinan tembaga kaleng secara keseluruhan: Daya tahan mekanis yang lebih baik dan efektivitas pelindung frekuensi rendah; lebih disukai untuk instalasi saluran atau lingkungan dengan sumber interferensi 50/60 Hz yang signifikan.

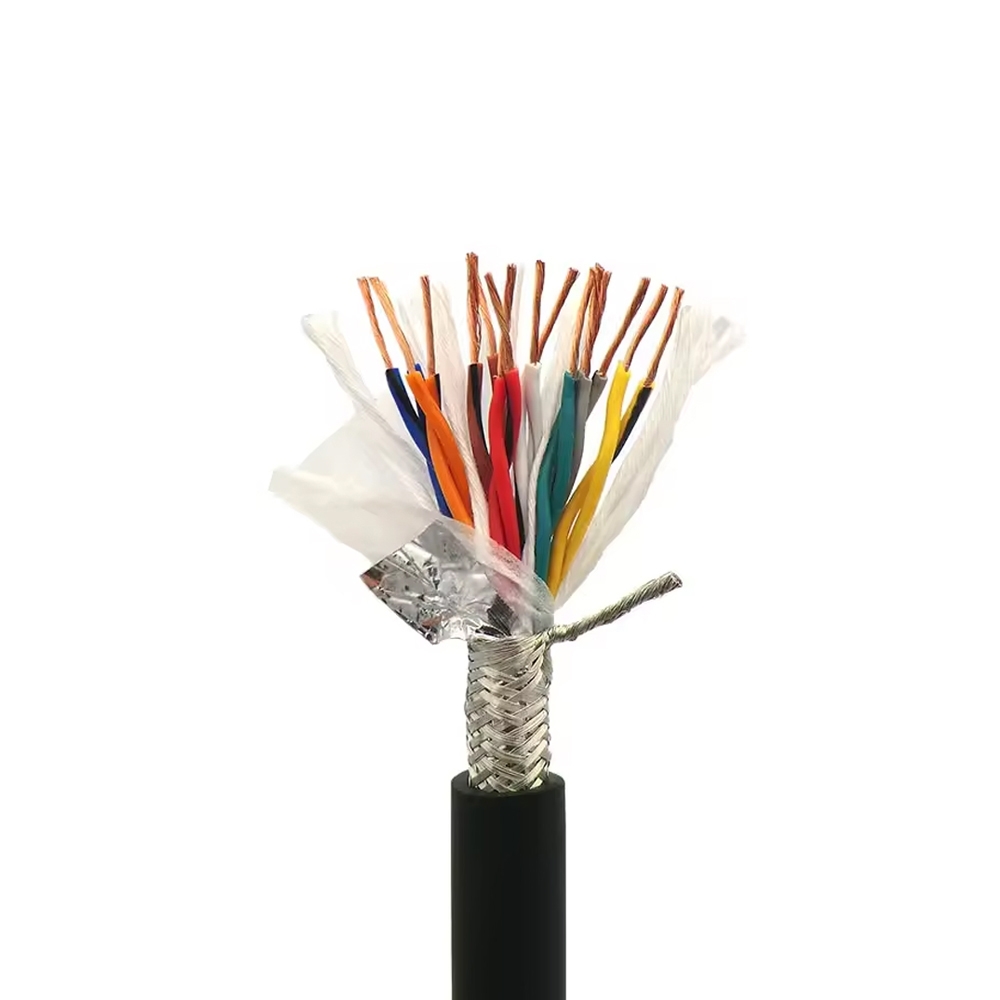

• Jalinan keseluruhan foil pasangan individu (pelindung ganda): Isolasi antar sirkuit tertinggi; diperlukan ketika level sinyal campuran berbagi kabel; digunakan dalam loop instrumentasi analog presisi.
• Tanpa pelindung (hanya disaring dengan pelindung): Cocok untuk sinyal kontrol digital dengan kekebalan kebisingan bawaan (misalnya peralihan 24V DC); tidak sesuai untuk rangkaian pengukuran analog.

Jumlah Inti dan Strategi Pengelompokan untuk Instalasi Kabel Kontrol Multi-Sirkuit

Keputusan apakah akan menjalankan banyak kabel dengan jumlah inti kecil atau lebih sedikit kabel dengan jumlah inti besar untuk instalasi kontrol multi-sirkuit mempunyai konsekuensi terhadap risiko kebakaran, akses pemeliharaan, dan fleksibilitas jangka panjang yang melampaui biaya pengadaan kabel awal. Kumpulan padat kabel kecil berjaket individual dalam baki meningkatkan total volume non-logam per meter, meningkatkan beban pembakaran efektif bahkan ketika masing-masing kabel memiliki peringkat tahan api. Menggabungkan sirkuit menjadi lebih sedikit kabel multi-inti mengurangi pengisian baki dan beban pembakaran, namun menciptakan satu titik kegagalan di mana kerusakan pada satu kabel dapat mempengaruhi beberapa sirkuit yang tidak terkait secara bersamaan.

Pendekatan praktis yang digunakan dalam industri proses dan fasilitas pembangkit listrik adalah dengan mengelompokkan sirkuit berdasarkan sistem fungsional dan bukan berdasarkan kedekatan geografis, dengan kabel terpisah untuk sirkuit kritis keselamatan (pematian darurat, deteksi kebakaran dan gas) dan sirkuit kontrol operasional (loop kontrol proses, starter motor, instrumentasi). Pemisahan ini memastikan bahwa kegagalan kabel tunggal tidak dapat menonaktifkan fungsi kontrol proses dan cadangan keamanannya secara bersamaan. Hal ini juga menyederhanakan pencarian kesalahan dan penggantian kabel, karena kegagalan pada satu kelompok fungsi tidak perlu mengganggu perkabelan kelompok fungsi lainnya. Banyak standar instalasi – termasuk IEC 60364 dan standar teknik khusus fasilitas di sektor petrokimia dan listrik – mewajibkan pemisahan sirkuit semacam ini secara eksplisit.

Perencanaan inti cadangan dalam kabel kontrol multi-inti adalah aspek lain yang sering kali diremehkan pada tahap spesifikasi. Pemasangan kabel dengan inti cadangan 10–20% pada saat konstruksi awal memerlukan biaya yang sangat kecil dibandingkan total nilai proyek, namun penambahan sirkuit setelah konstruksi memerlukan penarikan kabel baru yang mengganggu, mahal, dan terkadang secara fisik tidak mungkin dilakukan melalui rute yang sudah ada yang padat. Inti cadangan harus didistribusikan ke seluruh kelompok kabel daripada terkonsentrasi pada satu kabel saja, dan lokasinya harus didokumentasikan secara sistematis sehingga dapat diidentifikasi dan diaktifkan tanpa perlu melakukan penelusuran yang ekstensif. Sebagai bagian dari kemampuan dukungan aplikasinya, Zhishang Cable bekerja dengan tim teknik untuk mengoptimalkan pemilihan jumlah inti berdasarkan skenario perluasan sistem yang diproyeksikan, membantu menghindari situasi umum di mana infrastruktur kabel menjadi kendala utama dalam modifikasi pabrik hanya dalam beberapa tahun setelah commissioning.
