Bagaimana Geometri Twisted Pair Mengontrol Crosstalk di Kabel Komunikasi
Mekanisme penolakan kebisingan mendasar pada pasangan terpilin kawat komunikasi bukanlah puntiran itu sendiri secara terpisah — ini adalah konsistensi geometri puntiran di seluruh panjang kabel. Panjang putaran setiap pasangan (jarak yang diperlukan untuk satu putaran 360° yang lengkap) menentukan frekuensi di mana pasangan tersebut paling efektif membatalkan interferensi mode umum. Ketika sepasang pasangan dikenai medan elektromagnetik eksternal, tegangan induksi pada satu setengah putaran sama dan berlawanan dengan tegangan induksi pada setengah putaran yang berdekatan, dan keduanya saling membatalkan. Pembatalan ini hanya efektif jika panjang layannya seragam; variasi panjang lay menciptakan titik-titik di mana pembatalan tidak lengkap, memungkinkan sisa kebisingan muncul sebagai gangguan sinyal diferensial.

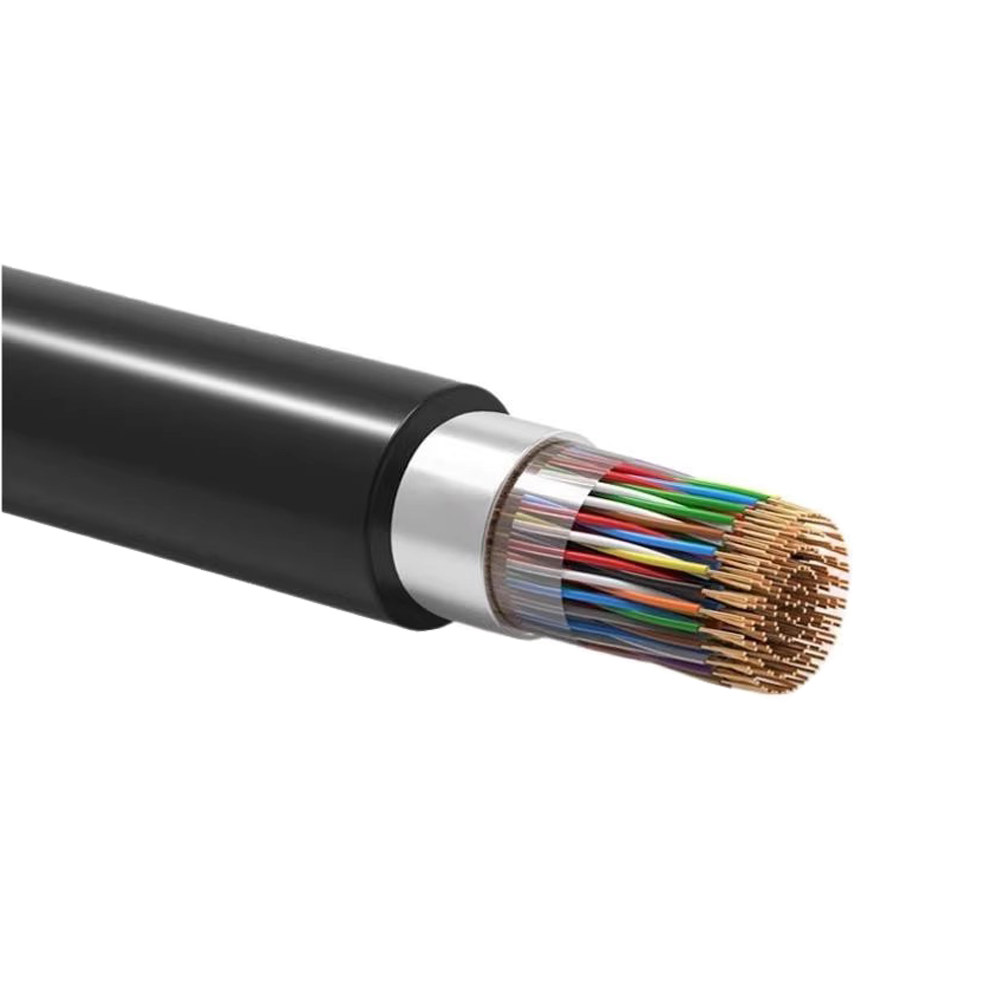

Dalam multi-pasangan kabel komunikasi , pasangan yang berbeda diberi panjang lay yang berbeda untuk mengurangi crosstalk berpasangan - penggandengan energi sinyal dari satu pasangan ke pasangan yang berdekatan. Jika dua pasangan memiliki panjang kabel yang sama, kopling induktif dan kapasitif timbal baliknya akan maksimal dan koheren, menghasilkan crosstalk yang kuat di seluruh panjang kabel. Dengan menetapkan panjang peletakan yang berbeda (misalnya, 12 mm, 16 mm, 20 mm, dan 26 mm pada kabel empat pasang), kopling antara dua pasang dibatalkan sebagian karena fase relatif di antara keduanya berputar terus menerus sepanjang panjang kabel. Prinsip inilah yang menjadi alasan mengapa hanya dengan memutar ulang sepasang kabel yang rusak selama perbaikan di lapangan — tanpa mereplikasi panjang dan konsistensi peletakan aslinya — akan menurunkan kinerja crosstalk dari segmen yang diperbaiki dibandingkan dengan kabel yang diproduksi oleh pabrik.
Keseimbangan pasangan terpilin - sejauh mana kedua konduktor simetris secara elektrik - adalah parameter yang terpisah namun terkait. Ketidakseimbangan menyebabkan sebagian sinyal diferensial diubah ke mode umum dan sebaliknya, fenomena ini disebut konversi mode. Dalam aplikasi data berkecepatan tinggi, konversi mode menghasilkan penurunan return loss dan insertion loss yang tidak dapat diperbaiki dengan pemerataan pada penerima. Untuk mencapai keseimbangan pasangan yang tinggi memerlukan kontrol yang ketat terhadap konsistensi diameter konduktor, eksentrisitas dinding insulasi (sejauh mana insulasi berpusat pada konduktor), dan sifat dielektrik insulasi pada tahap produksi pabrik. Dinding insulasi yang ketebalannya bervariasi lebih dari ±0,02 mm di sekitar keliling konduktor menyebabkan ketidakseimbangan pasangan terukur pada frekuensi di atas 100MHz.
Perbedaan Peringkat Kategori Kabel Data dan Apa yang Sebenarnya Dibutuhkan Setiap Ambang Bandwidth
Kategori kabel Ethernet (kucing5e, Kucing6, Cat6A, Kucing7, Kucing8) ditentukan oleh kinerja transmisinya hingga bandwidth tertentu, dan setiap peningkatan dalam kategori melibatkan perubahan konstruksi spesifik — bukan sekadar toleransi yang lebih ketat pada desain yang sama. Memahami perubahan apa yang terjadi di setiap tingkat akan membantu tim pengadaan mengevaluasi apakah kategori yang lebih tinggi benar-benar diperlukan untuk permohonan tertentu atau apakah kategori tersebut ditentukan secara konservatif tanpa pembenaran teknis.
| Kategori | Bandwidth | Kecepatan Data Maks | Perbedaan Konstruksi Utama | Standar |
| Cat5e | 100 MHz | 1Gbps | Batas NEXT yang lebih ketat vs Cat5; tidak diperlukan pemisah spline | TIA-568-C.2 / IEC 61156-5 |
| Cat6 | 250MHz | 1Gbps / 10 Gbps (≤55 m) | Spline pengisi silang memisahkan pasangan; OD lebih besar (~6,2 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat6A | 500MHz | 10 Gbps (100m) | Harus memenuhi batasan alien crosstalk (AXT); UTP OD terlindung atau lebih besar (~8 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat7 | 600MHz | 10 Gbps (100m) | Pelindung pasangan individu (FTP/SSTP) wajib; membutuhkan konektor GG45 atau TERA | ISO/IEC 11801 Kelas F |
| Cat8 | 2000MHz | 25/40 Gbps (30m) | Konstruksi S/FTP wajib; dirancang untuk penggunaan top-of-rack pusat data | TIA-568-C.2-1 / ISO/IEC 11801-3 |
Salah satu detail konstruksi yang secara signifikan mempengaruhi pemasangan di lapangan adalah spline pengisi silang yang diperkenalkan di Cat6. Pemisah plastik berbentuk X ini berjalan di sepanjang inti kabel dan secara fisik mengisolasi masing-masing dari empat pasangan terpilin di kuadrannya sendiri, sehingga mengurangi kopling kapasitif pasangan-ke-pasangan. Spline diperlukan untuk mencapai batas 250 MHz NEXT Cat6, namun meningkatkan diameter dan kekakuan kabel, mengurangi fleksibilitas tekukan dibandingkan Cat5e, dan memerlukan alat terminasi yang kompatibel yang dapat menempatkan pasangan dengan benar di sekitar spline pada colokan RJ45 atau jack keystone. Pemasang yang meremehkan perbedaan kekakuan ini sering kali menimbulkan kerusakan pemasangan — konduktor tertekuk, pasangan yang terlalu bengkok pada titik terminasi — yang lolos inspeksi visual namun menurunkan parameter kerugian penyisipan dan kerugian pengembalian di bawah ambang batas Cat6.
Cat6A memperkenalkan parameter kinerja tambahan yang tidak ada dalam kategori yang lebih rendah: alien crosstalk (AXT), yang mengukur kopling sinyal antara kabel yang berdekatan dalam satu bundel, bukan antara pasangan dalam satu kabel. Memenuhi batas AXT memerlukan konstruksi berpelindung (S/FTP atau F/UTP) atau diameter kabel tidak berpelindung yang jauh lebih besar sehingga meningkatkan pemisahan fisik antar kabel. Inilah sebabnya mengapa kabel Cat6A tanpa pelindung memiliki diameter luar 7,5–8,5 mm dibandingkan dengan 5,5–6,2 mm untuk Cat6 — diameter yang lebih besar merupakan cara mekanis untuk mencapai kepatuhan AXT tanpa pelindung.
Redaman Sinyal pada Kabel Komunikasi: Akar Penyebab dan Cara Produsen Mengontrolnya
Kerugian penyisipan (atenuasi) pada kabel komunikasi bukanlah fenomena tunggal namun merupakan gabungan dari tiga mekanisme kerugian yang berbeda secara fisik, yang masing-masing memberikan respons berbeda terhadap perubahan ukuran konduktor, bahan insulasi, dan frekuensi pengoperasian. Memahami masing-masing kontributor memungkinkan perancang kabel untuk melakukan perbaikan yang ditargetkan daripada sekadar meningkatkan penampang konduktor — yang meningkatkan biaya, berat, dan diameter kabel namun hanya mengatasi sebagian masalah.
Kerugian Konduktor (Ohmik).
Hilangnya resistansi DC mendominasi pada frekuensi rendah dan menurun seiring dengan meningkatnya penampang konduktor. Pada frekuensi yang lebih tinggi, efek kulit memusatkan aliran arus pada lapisan permukaan konduktor yang semakin tipis, secara efektif mengurangi penampang konduktor dan meningkatkan resistansi di atas nilai DC-nya. Pada 100 MHz, kedalaman kulit tembaga kira-kira 6,6 μm — yang berarti bahwa untuk konduktor berdiameter 0,5 mm, lebih dari 95% arus mengalir di daerah annular tipis dekat permukaan konduktor. Inilah sebabnya mengapa kualitas permukaan konduktor penting untuk kabel komunikasi frekuensi tinggi: kekasaran permukaan pada skala kedalaman kulit (oksidasi, tanda cetakan, kontaminan permukaan) menciptakan hambatan tambahan yang tidak terdapat dalam pengukuran hambatan DC. Produsen kabel komunikasi frekuensi tinggi menentukan kualitas permukaan konduktor dan menggunakan urutan cetakan gambar berbutir halus yang meminimalkan kekasaran permukaan pada kabel akhir.
Kerugian Dielektrik
Kehilangan dielektrik timbul dari energi yang hilang dalam bahan isolasi ketika medan listrik bolak-balik mempolarisasi dan melemaskan molekul polimer secara siklis. Hal ini ditandai dengan rugi-rugi tangen (tan δ) dari bahan insulasi dan meningkat secara linier terhadap frekuensi — tidak seperti rugi-rugi konduktor, yang meningkat seiring dengan akar kuadrat frekuensi. Pada frekuensi rendah, rugi-rugi dielektrik dapat diabaikan untuk sebagian besar isolasi kabel, namun pada frekuensi di atas beberapa ratus MHz, rugi-rugi dielektrik menjadi mekanisme rugi-rugi yang dominan. Polietilen padat (PE) memiliki tangen kerugian yang sangat rendah (~0,0002), menjadikannya insulasi pilihan untuk kabel komunikasi frekuensi tinggi. PE berbusa, di mana gelembung udara menggantikan sebagian polimer padat, mengurangi konstanta dielektrik efektif dari ~2,3 menjadi ~1,5 dan selanjutnya mengurangi tangen kerugian sebanding dengan persentase busa — itulah sebabnya kabel koaksial RF berkinerja tinggi dan kabel Cat6A premium menggunakan insulasi PE berbusa. PVC, dengan tangen kerugian 0,05–0,10, tidak cocok untuk kabel sinyal frekuensi tinggi karena alasan ini.
Kehilangan Radiasi
Kehilangan radiasi terjadi ketika kabel bertindak sebagai antena yang tidak disengaja, memancarkan sebagian energi sinyal ke ruang sekitarnya. Pada kabel twisted pair yang seimbang, kehilangan radiasi dikendalikan oleh keseimbangan pasangan — pasangan yang seimbang menghasilkan medan yang sama dan berlawanan yang menghilangkan medan jauh, sehingga menghasilkan radiasi mendekati nol. Seperti yang dibahas dalam konteks geometri pasangan, eksentrisitas isolasi dan variasi diameter konduktor adalah faktor manufaktur utama yang menurunkan keseimbangan pasangan dan akibatnya meningkatkan kehilangan radiasi pada frekuensi tinggi. Pada kabel koaksial, kehilangan radiasi dikendalikan oleh persentase cakupan pelindung dan kontinuitas ikatan pelindung ke konektor pada terminasi.
Opsi Pelindung pada Kabel Komunikasi dan Cara Kerja Konvensi Penamaan
Konvensi penamaan untuk kabel komunikasi berpelindung telah distandarisasi oleh ISO/IEC 11801 menggunakan kode dua bagian: jenis pelindung kabel keseluruhan dicantumkan terlebih dahulu, diikuti dengan garis miring, diikuti oleh jenis pelindung pasangan individual, lalu "TP" untuk pasangan terpilin. Namun, konvensi penamaan lama dan terminologi khusus pabrikan masih beredar luas, sehingga menimbulkan kebingungan selama spesifikasi dan pengadaan. Rincian berikut mencakup konstruksi yang paling sering ditemui:
- U/UTP (Pasangan Berpilin Tanpa Pelindung/Tidak Terlindung): Tidak ada pelindung keseluruhan, tidak ada pelindung pasangan individu. Konstruksi standar Cat5e dan Cat6 tanpa pelindung. Mengandalkan keseimbangan pasangan dan geometri putaran untuk penolakan kebisingan. Memadai untuk sebagian besar lingkungan kantor dan industri ringan dengan EMI sedang. Juga disebut sebagai UTP.
- F/UTP (Foil keseluruhan/Pasangan tanpa pelindung): Pelindung foil poliester aluminisasi keseluruhan mengelilingi semua pasangan, dengan kabel pembuangan untuk terminasi. Pasangan individu tidak terlindungi. Konstruksi ini memberikan penolakan EMI mode umum yang efektif (perlindungan kabel dari gangguan eksternal) tetapi tidak mengatasi crosstalk asing berpasangan-ke-pasangan di dalam kabel. Sebelumnya disebut FTP atau UTP tersaring (ScTP). Umum dalam desain F/UTP Cat6A yang memenuhi persyaratan AXT melalui diameter kabel, bukan pelindung pasangan.
- S/FTP (keseluruhan kepang/pasangan individu Foil): Pelindung jalinan keseluruhan (tembaga atau tembaga kaleng) ditambah pelindung foil tersendiri pada setiap pasangnya. Konstruksi pelindung terlengkap yang tersedia pada kabel twisted pair. Pasangan foil individu sepenuhnya menghilangkan crosstalk alien berpasangan-ke-pasangan, sedangkan jalinan keseluruhan menyediakan koneksi ground impedansi rendah dan perlindungan mekanis untuk masing-masing foil. Diperlukan oleh spesifikasi Cat7 dan Cat8. Terminasi secara signifikan lebih kompleks daripada UTP — setiap pasangan foil harus diakhiri secara terpisah, dan jalinan harus terikat dengan benar pada kedua ujungnya.
- SF/FTP (Braid Foil keseluruhan/Pasangan individu Foil): Menambahkan lapisan foil di antara masing-masing pasangan foil dan jalinan luar, memberikan lapisan kedua pelindung keseluruhan. Digunakan di lingkungan EMI yang sangat tinggi atau untuk aplikasi keamanan khusus di mana efektivitas perisai harus dipertahankan pada rentang frekuensi yang sangat luas.
Pertimbangan pemasangan praktis yang sering diabaikan: kabel komunikasi berpelindung hanya memberikan kinerja pelindung terukurnya ketika pelindung tersebut terus menerus diarde pada kedua ujungnya (untuk penolakan EMI) atau pada salah satu ujungnya (untuk menghindari interferensi ground loop pada aplikasi sinyal audio dan frekuensi rendah). Kabel berpelindung dengan kabel pembuangan yang tidak terhubung atau konektor pelindung yang tidak diikat dengan benar memiliki kinerja yang lebih buruk dibandingkan kabel tanpa pelindung yang setara dalam banyak skenario EMI, karena pelindung mengambang bertindak sebagai antena parasit yang memusatkan energi interferensi di dekat konduktor sinyal. Pengakhiran pelindung yang benar — ikatan impedansi rendah ke cangkang konektor dengan kontak 360° penuh, bukan kabel pigtail — sama pentingnya dengan konstruksi pelindung itu sendiri.
Konstruksi Kabel Komunikasi Luar Ruangan dan Pemakaman Langsung serta Mode Kegagalannya
Kabel komunikasi yang dipasang di luar ruangan atau langsung terkubur di dalam tanah menghadapi mekanisme degradasi yang sama sekali tidak ada pada instalasi di dalam ruangan, dan kabel yang dirancang untuk penggunaan di dalam ruangan akan cepat rusak jika dipasang di lingkungan tersebut. Ancaman utamanya adalah masuknya uap air, radiasi UV, serangan hewan pengerat, dan perbedaan ekspansi termal antar lapisan kabel – yang masing-masing memerlukan tindakan konstruksi khusus.
Pengelolaan kelembapan pada kabel komunikasi penguburan langsung ditangani melalui salah satu dari dua strategi: pengisian senyawa penggenangan atau sistem pita penghalang air kering. Kabel gabungan banjir mengisi semua celah di inti kabel dengan gel berbasis minyak bumi yang bersifat hidrofobik dan mencegah migrasi air kapiler sepanjang kabel. Gel ini sangat efektif tetapi menimbulkan kesulitan yang signifikan selama terminasi — senyawa tersebut harus dihilangkan dari setiap ujung konduktor menggunakan pelarut, dan residu gel pada permukaan insulasi menurunkan kinerja konektor jika tidak dibersihkan sepenuhnya. Sistem pita perekat pemblokir air menggunakan pita polimer superabsorben yang membengkak jika terkena kelembapan untuk menutup bagian dalam kabel. Ini lebih bersih untuk diakhiri tetapi bergantung pada pita yang tersisa yang bersentuhan dengan permukaan bagian dalam jaket; migrasi pita perekat selama pemasangan dapat menciptakan kesenjangan dalam cakupan pemblokiran air.
Degradasi UV pada kabel komunikasi luar ruangan pada dasarnya merupakan fenomena jaket. Jaket kabel dalam ruangan standar menggunakan kualitas PVC atau PE yang tidak stabil terhadap sinar UV dan mulai mengalami pengapuran permukaan dan retakan mikro dalam waktu 6–18 bulan setelah paparan di luar ruangan. Kabel komunikasi luar ruangan menggunakan senyawa jaket dengan tambahan peredam UV dan penstabil cahaya amina terhambat (HALS) yang mencegat energi foton UV sebelum dapat memutus ikatan rantai polimer. Jaket polietilen berpigmen hitam mencapai stabilitas UV melalui kandungan karbon hitam (biasanya 2–3% berat), yang menyerap UV di seluruh spektrum yang relevan dan merupakan pendekatan stabilisasi UV yang paling hemat biaya untuk kabel yang tidak akan terkena persyaratan warna spektrum tampak.
Serangan hewan pengerat merupakan penyebab utama kegagalan kabel komunikasi di lingkungan pertanian, hutan, dan subtropis. Hewan pengerat mengunyah jaket kabel dan pelindung untuk bahan sarang dan untuk menjaga panjang gigi seri; kerusakan biasanya terkonsentrasi pada titik serangan tertentu daripada didistribusikan secara merata, sehingga tidak terlihat oleh pengukuran resistansi kabel sampai kabel digali secara fisik. Opsi perlindungan anti-hewan pengerat meliputi:
- Pelindung pita baja di bawah jaket luar, yang memberikan ketahanan mekanis terhadap gigitan tetapi menambah bobot dan harus dilindungi dari korosi di tanah asam.
- Pelindung pita baja bergelombang (CST), yang menggabungkan perlindungan mekanis baja dengan fleksibilitas lebih besar dibandingkan pelindung pita datar, sehingga lebih mudah dipasang di sekitar tikungan.
- Jaket polietilen densitas tinggi (HDPE) dengan ketebalan dinding yang cukup (biasanya ≥2,5 mm), yang lebih tahan terhadap penggerebekan dibandingkan senyawa PVC standar atau PE lunak karena kekerasan dan kekuatan tariknya yang lebih tinggi.
- Jaket senyawa pengusir nyamuk yang mengandung capsaicin atau bahan kimia pencegah rasa lainnya — bahan ini digunakan di pasar tertentu dan menunjukkan efektivitas yang bervariasi tergantung pada spesies hewan pengerat yang ada.
Ekspansi termal diferensial antar lapisan kabel adalah mekanisme kegagalan jangka panjang pada kabel luar ruangan yang mengalami siklus suhu yang luas. Konduktor tembaga, insulasi PE, pelindung baja, dan jaket PVC semuanya memiliki koefisien muai panas yang berbeda. Pada kabel yang mengalami perubahan suhu harian sebesar 40°C atau lebih – hal ini umum terjadi pada paparan sinar matahari langsung – pergeseran kumulatif lapisan relatif satu sama lain selama bertahun-tahun digunakan dapat menyebabkan jaket terbelah secara memanjang atau lapisan pelindung mengalami retak akibat kelelahan. Mode kegagalan ini paling umum terjadi pada titik tetap seperti masuk ke saluran atau di lokasi penjepit kabel, di mana ekspansi termal dibatasi secara mekanis. Kabel komunikasi luar ruangan untuk lingkungan siklus suhu tinggi harus menggunakan bahan jaket dengan perpanjangan putus yang tinggi (biasanya >250%) untuk mengakomodasi ekspansi diferensial tanpa retak.
Impedansi Karakteristik Kabel Komunikasi: Apa yang Menentukannya dan Mengapa Ketidaksesuaian Menyebabkan Masalah
Impedansi karakteristik adalah sifat mendasar dari setiap saluran transmisi — termasuk kabel komunikasi — yang menggambarkan rasio tegangan terhadap arus untuk gelombang yang merambat sepanjang saluran. Untuk kabel data twisted pair, impedansi karakteristik targetnya adalah 100 Ω (±15 Ω per TIA-568 untuk kabel terstruktur); untuk kabel koaksial yang digunakan dalam aplikasi RF dan video, 50 Ω dan 75 Ω adalah standar yang dominan. Impedansi karakteristik ditentukan oleh geometri dan bahan penampang kabel, dan kira-kira dihitung sebagai:
Z₀ = (1/π) × √(μ/ε) × ln(D/d) , dimana D adalah diameter luar insulasi, d adalah diameter konduktor, dan ε adalah konstanta dielektrik bahan insulasi. Secara praktis, tiga parameter manufaktur mengatur impedansi yang dicapai: diameter konduktor, ketebalan dinding insulasi (yang menentukan D/d), dan konstanta dielektrik insulasi. Variasi di sepanjang panjang kabel menghasilkan variasi impedansi - yang pada gilirannya menyebabkan pantulan sinyal pada setiap diskontinuitas impedansi.
Konsekuensi dari diskontinuitas impedansi bergantung pada frekuensi sinyal dan besarnya ketidaksesuaian. Pada ujung penerima data link, pantulan sinyal dari diskontinuitas impedansi kabel tiba di penerima sebagai salinan tertunda dari sinyal yang dikirimkan. Jika penundaan merupakan sebagian kecil dari periode simbol (yaitu, pantulan tiba saat simbol berikutnya diterima), maka akan terjadi interferensi antar simbol (ISI) yang harus dikompensasi oleh equalizer penerima. Transceiver Gigabit dan 10-Gigabit Ethernet modern menyertakan pemerataan adaptif yang dapat mengkompensasi ISI sedang, tetapi ruang kepala pemerataan yang digunakan oleh ISI yang diinduksi kabel mengurangi margin kebisingan sistem dan mengurangi panjang tautan maksimum yang dapat dicapai.
Dari sudut pandang kendali manufaktur, untuk mencapai impedansi karakteristik yang konsisten memerlukan:
- Toleransi diameter konduktor yang ketat — variasi ±1% pada diameter konduktor menghasilkan sekitar ±0,5% variasi ln(D/d), yang secara langsung diterjemahkan ke variasi impedansi. Untuk target 100 Ω, variasi diameter 1% saja menyumbang ±0,5 Ω variasi impedansi.
- Ketebalan dinding insulasi yang konsisten dengan eksentrisitas rendah — dinding insulasi eksentrik yang 10% lebih tebal di satu sisi dibandingkan sisi lainnya menciptakan variasi impedansi lokal saat pasangan berputar melalui putarannya, menghasilkan variasi impedansi periodik pada frekuensi putaran putaran yang muncul dalam spektrum return loss sebagai puncak diskrit (structural return loss).
- Konstanta dielektrik senyawa insulasi yang stabil — kelembapan yang diserap oleh bahan insulasi higroskopis meningkatkan konstanta dielektriknya, sehingga menurunkan impedansi. Insulasi PE berbusa, meskipun menguntungkan untuk konstanta dielektrik rendah dan tangen rugi-rugi, memerlukan kontrol persentase busa yang tepat karena perubahan 5% dalam fraksi rongga busa mengubah konstanta dielektrik efektif sekitar 0,05, menggeser impedansi karakteristik sekitar 1,5 Ω untuk geometri koaksial tipikal.
- Pemantauan impedansi berkelanjutan menggunakan reflektometri domain waktu (TDR) pada jalur produksi — TDR mengukur sinyal yang dipantulkan dari langkah tegangan cepat yang disuntikkan ke ujung kabel dan menampilkan impedansi sebagai fungsi jarak, sehingga memungkinkan deteksi anomali impedansi secara inline selama pembuatan, bukan pada gulungan yang sudah jadi.
Bagaimana Standar Pengkabelan Terstruktur Mengatur Pemilihan Kabel Komunikasi dalam Instalasi Gedung
Membangun infrastruktur komunikasi diatur oleh standar perkabelan terstruktur yang menentukan tidak hanya parameter kinerja kabel tetapi keseluruhan arsitektur sistem — batas panjang saluran, alokasi titik koneksi, dan anggaran kinerja yang berlaku untuk seluruh tautan terpasang termasuk kabel, konektor, dan kabel patch. Memahami batasan tingkat sistem ini penting untuk menentukan kabel komunikasi dengan benar, karena kabel yang memenuhi spesifikasi kinerjanya masih dapat menyebabkan kegagalan saluran yang dipasang jika arsitektur sistem tidak dipertimbangkan.
Standar yang dominan adalah TIA-568 (pasar Amerika Utara) dan ISO/IEC 11801 (pasar internasional). Keduanya menentukan model sambungan permanen — kabel yang dipasang dari panel patch ruang telekomunikasi ke stopkontak area kerja, tidak termasuk kabel patch — dan model saluran yang mencakup link permanen ditambah kabel patch sepanjang hingga 10 meter di setiap ujungnya. Panjang maksimum sambungan permanen adalah 90 meter untuk pemasangan kabel horizontal di kedua standar, dengan sisa 10 meter dari saluran 100 meter dialokasikan untuk kabel patch. Batas 90 meter ini tidak sembarangan: ini dihitung untuk memastikan bahwa anggaran kerugian penyisipan saluran (yang mencakup kerugian konektor) tidak terlampaui untuk aplikasi transmisi yang ditentukan ketika parameter kinerja kabel dan konektor kasus terburuk digabungkan.
Kesalahan spesifikasi lapangan yang umum terjadi adalah memperlakukan batas saluran 100 meter sebagai batas panjang kabel dan menjalankan kabel horizontal sepanjang 100 meter, sehingga tidak ada ruang kepala untuk kabel patch. Kesalahan umum kedua adalah mencampur kategori kabel dan konektor — menggunakan kabel Cat6 dengan panel patch atau jack keystone berperingkat Cat5e. Kinerja saluran ditentukan oleh link terlemah di jalur tersebut; kabel Cat6 yang diakhiri dengan konektor berperingkat Cat5e menghasilkan saluran Cat5e, karena konektor NEXT dan kinerja return loss menurunkan parameter saluran keseluruhan di bawah ambang batas Cat6. Komponen yang sesuai kategori di seluruh saluran — kabel, panel patch, keystone, dan kabel patch — merupakan persyaratan mendasar, bukan rekomendasi.
Untuk instalasi komunikasi industri yang diatur oleh IEC 11801-3 (tempat industri) dan bukan standar bangunan komersial, klasifikasi lingkungan tambahan (EA, EB, EC, ED) menentukan tekanan mekanis, iklim, dan elektromagnetik yang harus ditahan oleh sistem perkabelan. Kelas ED, misalnya, mencakup instalasi penguburan langsung dan terbuka di luar ruangan serta memerlukan konstruksi kabel tambahan (kompon penahan banjir, jaket yang distabilkan UV, pelindung) di luar parameter kinerja kelistrikan dasar. Menentukan kabel untuk instalasi industri hanya berdasarkan kategori listriknya (Cat6, Cat6A) tanpa memperhatikan kelas lingkungan akan menghasilkan sistem yang pada awalnya memenuhi persyaratan throughput data namun gagal sebelum waktunya karena degradasi lingkungan.
